Подключение автоматического резервационного блока (АВР) к генератору с автозапуском требует точной последовательности действий и соблюдения правил безопасности. Правильное выполнение этого процесса поможет обеспечить бесперебойную работу электроснабжения и защитит оборудование от повреждений. Начните с определения режима работы системы и подготовки необходимых компонентов, чтобы избежать ошибок при монтаже.
Понимание принципа работы АВР и генератора поможет правильно выбрать место установки и обеспечить надежное соединение. Перед началом убедитесь в наличии всех элементов схемы, таких как автоматические выключатели, реле и кабели подходящего сечения. Только после этого можно приступать к подключению, шаг за шагом, следя за правильностью каждой стадии.

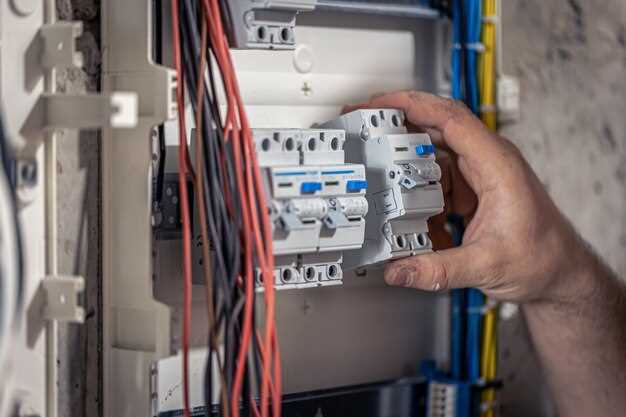

Подготовка и выбор компонентов для подключения АВР к генератору с автозапуском
Обязательно подберите одножильные или двужильные кабели сечением не менее 2,5 мм? для подключения автоматического переключателя (АВР) и генератора. Выбирайте кабели с высоким уровнем защиты от воздействий окружающей среды, чтобы обеспечить безопасность и долговечность системы.
Используйте автоматические выключатели и дифференциалы с номинальным током, соответствующим расчетной нагрузке. Для однофазных систем стандартное значение – 16 А или 25 А, чтобы обеспечить резерв по мощности и запаса прочности.
При подборе реле и блоков управления учтите возможность автоматического запуска генератора и синхронизации работы систем. Реле должно поддерживать питание при возникновении аварийных ситуаций и иметь достаточный запас по времени срабатывания.
Обеспечьте использование коммутационной аппаратуры, рассчитанной на напряжение 230 В (или 220 В, в зависимости от региона), а также наличие заземления и заземляющих шин для защиты техники и людей от возможных перенапряжений или утечек тока.
Выбирайте автоматические выключатели и модули управления с возможностью настройки времени задержки перед запуском генератора, чтобы избежать частых включений и отключений, вызываемых короткими перебоями питания.
Застрахуйтесь от попадания пыли и влаги, приобретая корпуса и распределительные шкафы с классом защиты не ниже IP54. Это особенно важно, если оборудование будет размещено вне помещения.
Перед закупкой компонентов составьте схему подключения и уточните параметры каждой детали, чтобы обеспечить совместимость всех элементов. Проверяйте наличие сертификатов качества и соответствия стандартам, чтобы минимизировать риски отказов и аварийных ситуаций.
Обзор необходимых устройств и их характеристики
Используя автоматическую вставку резерва (АВР) при подключении к генератору с автозапуском, потребуется выбрать надежные компоненты, обеспечивающие стабильную работу системы. В первую очередь, обратите внимание на автоматический выключатель (автомат) с номинальным током, сочетающимся с мощностью генератора и нагрузкой – обычно это устройство на 16-32 А, рассчитанное на пиковую нагрузку. Оно защитит цепь от перегрузок и коротких замыканий.
Следующий важный элемент – реле автоматического переключения, способное быстро переключать нагрузку между источниками. Для однофазных систем подойдет реле с токовым рейтингом не менее 20 А и выдержкой напряжения не ниже 250 В. Оно должно иметь возможность управляться как от сигнала автозапуска генератора, так и от штатных сигналов системы АВР.
Контроллер автоматической вставки резерва выполняет центральную функцию – он отдает сигнал на переключение при срабатывании основного источника питания. Обратите внимание на устройства с наличием встроенных функций дифференциации сигналов и минимальным временем переключения, не превышающим 0,5 секунды. Важно, чтобы у контроллера была возможность ручного и автоматического управления, а также защита от ложных срабатываний.
Клапаны и сигнальные лампы помогают визуально контролировать статус системы. Наиболее предпочтительны световые индикаторы с ярким ЖК-дисплеем для отображения состояния АВР и генератора. Это ускоряет диагностику и устранение возможных неисправностей.
Для обеспечения правильной работы и защиты цепей потребуется использовать кабели с сечением не менее 2,5 мм?, соответствующие нагрузке. Также рекомендуется установить предохранители или автоматические выключатели с подходящими номиналами, чтобы предотвратить повреждение оборудования при скачках напряжения или коротких замыканиях.

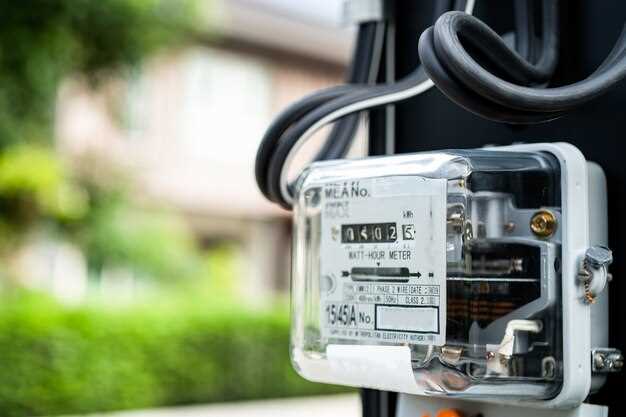

Определение мощности и типы автоматики для конкретной системы
Начинайте подбор АВР, рассчитав суммарную нагрузку. Для этого сложите потребляемую мощность всех устройств, подключенных к системе, и добавьте резерв по запасу не менее 20%. Это обеспечит устойчивую работу без риска перегрузки.
Обратите внимание на тип генератора: мощность должна быть не менее 20-25% превышающей расчетную нагрузку, чтобы учесть пусковые токи и пиковое потребление. Например, при общей нагрузке 5 кВт выберите генератор с мощностью 6-6,5 кВт.
Выбор автоматики зависит от особенностей системы. Для простых однофазных подключений подойдет автоматический выключатель с током срабатывания чуть выше максимального пикового потребления, обычно 20-25% от расчетного максимума. Для более сложных систем используйте автоматические переключатели с функцией автоматического восстановления питания и защитой от короткого замыкания.
Типы автоматики делятся на модули с автоматическим запуском и ручной командой. Для системы с автозапуском генератора рекомендуется автоматическая автоматика с программируемыми интервалами для регулярного тестирования и контроля состояния. Модели с возможностью удаленного управления станут большим плюсом для моментального вмешательства при необходимости.
Определяйте параметры автоматики исходя из условий эксплуатации, длительности работы и наличия дополнительных устройств защиты. Чем сложнее система, тем важнее точно подобрать автоматические компоненты, чтобы обеспечить надежность и безопасность.
Подготовительные работы перед монтажом: проверки и измерения
Перед началом подключения АВР к генератору необходимо тщательно проверить все параметры сети и оборудования. Проверьте соответствие напряжения и частоты сети стандартам: для однофазной системы это обычно 230 В и 50 Гц. Используйте мультиметр для измерения реальных значений, чтобы убедиться в их стабильности и отсутствия существенных отклонений.
Измерьте сопротивление изоляции кабелей и контактов, чтобы исключить протечки тока и риск короткого замыкания. Значения должны соответствовать требованиям производителя оборудования, обычно не менее 1 М?. Проверьте отсутствие повреждений на кабелях, разъемах и автомата защиты.
Оцените состояние автоматических выключателей и предохранителей, которые будут задействованы при подключении. Убедитесь, что их параметры настроены правильно и соответствуют требованиям системы. Определите длину кабельных трасс и подберите сечения проводов согласно расчетным нагрузкам, избегая недофункциональности или перегрева.
При наличии датчиков контроля уровня масла, температуры или других сигнальных устройств убедитесь в их исправности и правильной калибровке. Выполните визуальный осмотр генератора и места монтажа, чтобы исключить наличие механических повреждений или загрязнений, которые могут повлиять на работу системы.
Зафиксируйте все измерения и проверки в протоколе для последующего анализа и подтверждения правильности подготовительной работы. Это позволит не только устранить возможные неисправности до подключения, но и ускорить процесс монтажа, исключая необходимость повторных проверок.
Подбор подходящих кабелей и соединительных элементов
Используйте кабели с медной жилой с сечением не менее 2,5 мм? для подключения АВР и генератора. Такой размер обеспечивает минимальные потери и надежную передачу мощности. Для питания однофазной системы выбирайте кабели с маркировкой ВВГ, ПВС или аналогичной, соответствующей стандартам безопасности.
При выборе соединительных элементов отдавайте предпочтение клеммам, разъемам и коннекторам с маркировкой, рассчитанной на токи до 16 А для небольших потребителей или до 40 А для основной нагрузки. Используйте соединительные муфты и зажимы с медным покрытием, чтобы обеспечить долговечность и надежное контактообразование.
| Тип кабеля | Сечение | Назначение |
|---|---|---|
| ВВГ | 2,5 мм? | Основные линии питания, подключение автоматов и АВР |
| ПВС | 4 мм? | Длинные дистанции, нагрузка с высоким потреблением |
| АПВ | 2,5-6 мм? | Переходные линии, контрольные цепи |
Обязательно используйте кабельные зажимы или клеммные колодки с номинальной нагрузкой, превышающей расчетные токи системы, чтобы избежать перегрева и обеспечить безопасность. Для защиты соединений используйте изолирующую термоусадочную трубку или изоленту, которая не отслаивается и выдерживает температуру работы.
Общая схема подбора кабелей и соединительных элементов должна учитывать в первую очередь мощность оборудования и длину линий. Правильный подбор снижает риск перегрева, способствует стабильной работе всей системы и увеличивает срок службы элементов подключения.
Планирование расположения и маршрутов подключения
Перед началом работ определите оптимальное место для установки АВР и генератора с учетом доступности к электросетям и технических требований. Разместите автоматический выключатель и автоматические переключатели так, чтобы минимизировать длину кабельных линий и снизить падение напряжения. Продумайте маршрут кабелей с учетом безопасной прокладки, избегая пересечений с отопительными системами, водопроводами и другими инженерными коммуникациями. При выборе трасс приоритет отдавайте кратчайшим путям, избегая острых изгибов и узких проходов, чтобы обеспечить надежность и долговечность соединений. Учитывайте требования по прокладке кабелей в защищенных кабель-каналах или трубах, особенно при выходе за границы помещения. Рассчитайте необходимую мощность кабелей согласно суммарной нагрузке, учитывая запасы для расширения системы. Проектируя маршруты, оставьте свободные участки для обслуживания, подключений и монтажа устройств. Обозначьте план установки на схеме, указывая точные места монтажа, проходы кабелей и соединительных элементов для удобства дальнейших работ и обслуживания. Постоянно сверяйтесь с планом при выполнении монтажа, чтобы снизить риск ошибок и обеспечить правильную работу системы в будущем.
Пошаговая инсталляция и настройка подключения АВР к генератору с автозапуском
Установите блок управления АВР в хорошо вентилируемом месте, подключив его к источникам питания согласно схеме. Проверьте правильность соединений, чтобы избежать ошибок в датчиках и контактных группах. Настройте параметры автоотключения и резервного режима на панели управления для оптимальной работы системы.
Переключите режим работы АВР в тестовый режим и убедитесь, что при отключении электросети автоматически активируется генератор. Проверьте работу автозапуска, инициируя отключение основной сети. После подтверждения корректных действий переведите устройство в рабочий режим.
Настройте задержки включения и выключения для предотвращения короткосрочных отключений и перегрузок. Проверьте работу системы при имитации перебоев электроснабжения, чтобы убедиться в её надежности и своевременной реакции на переходы между источниками питания.
Подключение входных и выходных линий к АВР и генератору
Подсоединяйте входные линии АВР таким образом, чтобы они поступали от сети и генератора, используя проводники с сечением не менее 2,5 мм?, закреплённые на клеммах согласно маркировке устройства. Обратите внимание, что питание от сети подключается к входной клемме, обозначенной как «сеть», а генератор – к клемме «генератор». Следите за соблюдением полярности: нулевой провод соединяют с клеммой «N», фазный – с «L».
Выведите выходную линию на нагрузку, подключая её к клемме «выход» на АВР. Перед этим убедитесь, что линия заземлена правильно, согласно нормам электробезопасности, и все соединения зафиксированы плотным затягиванием винтов.
На генераторе проводка включает отдельные кабели для питания и заземления: фазный – к клемме «L», нулевой – к «N», заземление – к клемме «PE». Используйте кабели с хорошей изоляцией и убедитесь, что длины линий не превышают рекомендуемые для минимизации потерь и вибраций.
После выполнения подключений отключите питание и проверьте всю цепь на наличие коротких замыканий, правильность фиксации проводов и отсутствие повреждений изоляции. Тогда включайте питание, сначала сети, затем генератора, и активируйте АВР, чтобы убедиться в правильности переключения режимов работы и плавности перехода между источниками питания.
Настройка автоматического запуска и остановки генератора через АВР
Для автоматического запуска и остановки генератора через АВР необходимо правильно настроить все компоненты системы. Начинайте с подключения реле контроля уровня топлива или аккумулятора, обеспечивающих сигнал о необходимости запуска. Используйте однополюсное или двухполюсное реле в зависимости от схемы.
Настройте параметры реле, установив пороги сигнала, при которых происходит срабатывание. Например, при падении уровня топлива ниже предельного значения или при снижении заряда батареи до определенного уровня, АВР активирует генератор.
Подключите управляющие контакты реле к входам блока автоматики генератора. В большинстве случаев это разъемы для запуска и остановки двигателя, обеспечивающие фиксированный импульс или управление по постоянному напряжению. Проверяйте, что контакты правильно соединены, чтобы избежать случайных срабатываний.
Установите программные параметры автоматики. В настройках укажите допустимый интервал времени между автоматическими запусками, чтобы предотвратить частые включения-выключения. Также задайте задержки для запуска и остановки – обычно 10-30 секунд – чтобы обеспечить корректное переключение.
Интегрируйте систему контроля наличия главной электросети и резервного источника. Это позволит автоматике точно определять моменты необходимости запуска или остановки генератора. При отключении или возвращении питания АВР автоматически активирует ручные или программные режимы.
Проверьте работу системы в тестовом режиме. Включите и отключите основную сеть, наблюдая за реакцией автоматики. Убедитесь, что генератор запускается, когда сигнал о необходимости есть, и останавливается после восстановления питания или при устранении неисправности.
После успешных тестов закрепите все соединения, зафиксируйте настройки и включите режим автоматической работы. Регулярно проверяйте правильность функционирования системы и при необходимости корректируйте параметры для оптимальной работы.
Проверка правильности работы системы: симуляция отключения электроснабжения
Перед началом эксплуатации убедитесь, что система АВР и генератор с автозапуском корректно реагируют на отключение питания. Проведите симуляцию, отключив внешнее электроснабжение, чтобы проверить, автоматически ли срабатывает АВР и запускается ли генератор.
Для этого отключите электроснабжение через основной ввод или автоматический выключатель, имитируя аварийное отключение. Обратите внимание, что автоматический запуск генератора должен активироваться в течение 10-15 секунд после отключения питания. Время запуска и перехода на резервное питание можно уточнить в технической документации.
Проверьте, что при переключении на резервное питание нагрузка полностью переходит на генератор без перебоев. Убедитесь, что все подключённые потребители включены и работают стабильно.
| Шаги проверки | Действия | Что необходимо проверить |
|---|---|---|
| 1 | Отключить внешнее электропитание | АВР реагирует, переключаясь на резервное питание, запускается генератор |
| 2 | Подождать 30 секунд | Генератор достигает рабочей холостого оборота и подключается к нагрузке |
| 3 | Проверить работу нагрузок | Потребители получают питание без перебоев и с сохранением допустимых параметров |
| 4 | Восстановить внешнее питание | АВР автоматически отключает генератор и возвращает систему к первоначальному режиму |
| 5 | Обратить внимание на время переключения | Время запуска двигателя, переключения и стабилизации без ошибок |
Если в ходе проверки возникнут задержки или сбои, выполните диагностику системы, проверьте уровни топлива и масла в генераторе, а также правильность подключения всех кабелей. Такой тест поможет убедиться в готовности системы к реальной отключающей ситуации и снизит риски простоя.
Параметрическая настройка для повышения надежности переключений
Настройте задержки в переключениях автоматического выключателя АВР для минимизации переключений при коротких перебоях. Оптимальное значение задержки – 3-5 секунд, чтобы исключить короткие отключения, не вызывая чрезмерных задержек при длительных перебоях. Используйте встроенные регуляторы таймаутов, чтобы точно настроить этот параметр.
Регулируйте чувствительность спотовых датчиков напряжения и частоты, чтобы избегать ложных срабатываний. Значения устанавливайте так, чтобы обрыв или скачки в электросети не инициировали ненужное переключение. Обычно достаточно тонкой настройки в диапазоне ±1-2% от номинальных значений.
Обратите внимание на параметры выдержки срабатывания реле перехода. Увеличьте время срабатывания до 0,5-1 секунды для стабилизации процесса переключения и избежания быстрых колебаний. Постоянный мониторинг и настройка этого параметра позволяют снизить риск повреждений при частых переключениях.
Проведите одновременную настройку параметров переключения на генераторе и АВР, чтобы согласовать их работу. Координация параметров помогает плавно осуществлять переключение, избегая паразитных сбоев и аварийных ситуаций.
Периодически проверяйте работу системы после каждой настройки. Используйте тестовые режимы для имитации отключений и восстановления питания, чтобы убедиться в надежности выбранных параметров. Точная настройка параметров – залог стабильной и безопасной работы автоматического резервирования питания.
Тестирование системы в условиях реальной нагрузки
Перед запуском системы в постоянную эксплуатацию подключите нагрузочные устройства, которые симулируют реальные условия работы вашего оборудования. Это позволит выявить возможные сбои и некорректные переключения АВР на этапе настройки.
Используйте автоматизированное тестирование, чтобы контролировать порядок переключений и проверять работу автозапуска генератора под нагрузкой. Наращивайте мощность постепенно, начиная с минимальной, чтобы мониторить поведение системы и избегать внезапных отключений.
Обратите внимание на следующие показатели:
- Время срабатывания АВР при отказе источника питания
- Класс стабильности систем при переходе с сети на генератор и обратно
- Температурные режимы оборудования во время нагрузки
- Пульсации напряжения и частоты при работе генератора под нагрузкой
Проведите повторные тесты в течение нескольких часов, чтобы убедиться в надежности функционирования системы при длительных условиях работы. Если обнаружены отклонения или задержки, скорректируйте настройки времени переключения или параметры автоматического запуска.
Запишите результаты тестов и сравните их с нормативами. Тогда сможете точно понять, как система поведет себя при реальном отключении электросети и убедиться, что все компоненты работают синхронно, не создавая рисков для оборудования или персонала.
