Начинайте установку коленвала с тщательной проверки его состояния. Перед началом убедитесь, что поверхность шейки и коренных вкладышей не имеют изношенных участков, трещин или деформаций. Проверьте соответствие размеров, Используйте штангенциркуль и микрометр для точных измерений.
Правильная подготовка – залог долговечности двигателя. Обработайте посадочные поверхности и вкладыши очисткой от пыли и масла. Используйте мягкую щетку и обезжиривающий раствор, избегая повреждения поверхности.
Это снизит риск зазоров и облегчит установку.
Обратите внимание на порядок установки: сначала установите шейку коленвала в коренной подшипник, аккуратно зафиксируйте ее, чтобы избежать перекосов. Используйте специальное масло или смазку для облегчения установки и предотвращения пересыхания деталей после длительного простоя.
Подготовка и предварительные работы перед установкой коленвала
Перед началом установки коленвала необходимо тщательно очистить все поверхности двигателя от загрязнений, чтобы избежать попадания грязи внутрь корпуса. Используйте чистую ветошь и специальные очистители, избегая агрессивных веществ, которые могут повредить металл.
Проверьте состояние подшипниковых втулок и их соответствие размерам, замените изношенные или деформированные элементы. Для этого извлеките подшипники и осмотрите их на наличие трещин, износа или коррозии.
Обратите внимание на наличие дефектов или деформаций на цилиндрах и блоке двигателя. Не допускайте появления глубоких царапин или трещин, их устранение возможно только при помощи профессиональной шлифовки или ремонта блока.
Перед сборкой убедитесь в наличии всех необходимых комплектующих и съемных деталей: масляных сальников, шпонок, болтов крепления. Проверьте их состояние и при необходимости замените на новые.
Подготовьте инструмент: набор ключей, щупы, отвертки, а также специальные приспособления для удержания коленвала в нужном положении. Правильный подбор инструмента значительно облегчит процесс установки и снизит риск повреждений.
Подготовьте рабочее место – оно должно быть чистым, хорошо освещенным и свободным от пыли. Такой подход обеспечит аккуратность проведения работ и защитит узлы от попадания мусора и загрязнений.
Диагностика состояния отверстий и подшипников блока
Проверьте зазор в отверстиях подшипников, вставляя их без смазки и вращая вручную. Область вращения должна быть свободной, без заеданий или люфтов более 0,02 мм.
Обратите внимание на состояние поверхности отверстий: наличие царапин, раковин или следов износа указывает на необходимость ремонта или замены подшипника.
Проведите измерение диаметров отверстий с помощью нутромера или штангенциркуля. Значения должны соответствовать заводским спецификациям (обычно 62 мм ±0,05 мм для некоторых моделей ВАЗ 21213).
Осмотрите подшипники на предмет износа, появления задиров или расслоения смазки. При обнаружении следов истирания их следует заменить.
Проверьте состояние посадочного места подшипника на валу. Оно должно быть ровным, без заусенцев или деформаций. Используйте щуп для определения износа или зазубрин.
Измерьте радиальный зазор между валом и посадочным отверстием: он не должен превышать допустимые нормы, чтобы избежать вибраций и быстрого износа.
Осмотрите кожухи подшипников: наличие трещин, деформаций или загрязнений может ухудшить работу. Замените поврежденные детали, чтобы обеспечить надежность монтажа.
Подбор и подготовка инструментов и комплектующих
Начинайте с проверки наличия основных инструментов: вороток с головками на 19 мм и 14 мм, ключи–рожки, трубчатый ключ, плоские отвертки, молоток и съёмник шкива. Для работы с коленчатым валом понадобятся также оправки и стопорные кольца.
Выберите качественный стабилизатор и комплект новых уплотнительных колец, масляных сальников и поршневых колец. Не забудьте подготовить новые болты и гайки крепления вала, resistance к нагрузкам и коррозии.
Перед началом найдите контейнер или мешок для сбора мелких деталей и крепёжных элементов. Это поможет не потерять ничего и упростит сборку.
Проверьте наличие диагностического инструмента: жалюзи на щупах, толщинометров и вакуумметров. Они пригодятся для контроля за состоянием деталей и правильности сборки.
Подготовьте упор для подачи заготовки и шлифовальный материал для обработки поверхностей. Если планируется использовать специальные оправки, убедитесь, что их диаметр точно совпадает с посадочными отверстиями.
Перед началом работы тщательно очистите инструменты от грязи и масла. Настоятельно рекомендуется иметь запасные отвертки и гаечные ключи, чтобы избежать задержек при необходимости заменить инструмент в середине работы.
Обратите внимание на состояние сварочных аппаратов и компрессора, если потребуется выполнение ремонта или обработки деталей именно в ходе этого этапа.

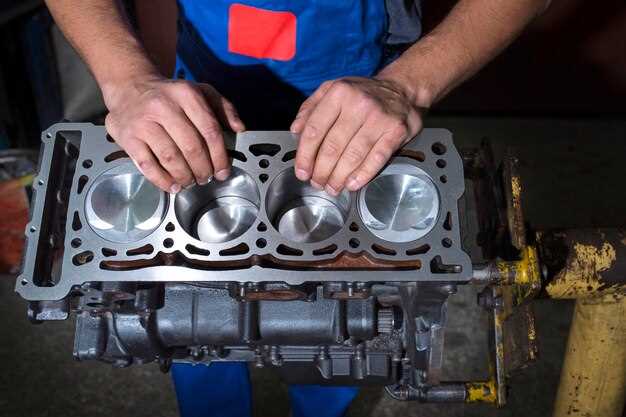

Очистка и обработка поверхности блока двигателя
Перед установкой коленвала тщательно удалите старую пленку масла, нагара и загрязнения с поверхности блока двигателя. Используйте бензин или специальный очиститель для металлических поверхностей, чтобы растворить остатки грязи. Обрабатывайте поверхность мягкой щеткой или тканью, избегая абразивных материалов, которые могут поцарапать металл.
После очистки промойте блок чистой водой и полностью высушите его с помощью сжатого воздуха или мягкой ткани, чтобы предотвратить образование ржавчины. Проверьте поверхность на наличие трещин, коррозии или повреждений. Ошпаклюйте поры и мелкие неровности шпатлёвкой или специальным герметиком, если обнаружите дефекты, которые могут помешать правильной посадке коленвала.
Обработайте поверхность обезжиривающим средством для снятия остатков масляных пленок и загрязнений, поддерживая чистоту места установки коленвала. Делайте упор на зоны посадки подшипников и поверхности, контактирующие с блоком двигателя, чтобы обеспечить плотное соединение и исключить возможные течи. Перед монтажом убедитесь в отсутствии остаточных загрязнений и равномерной подготовке поверхности.
Снятие старого коленвала и подготовка к установке
Начинайте с откручивания крышки крышки ремня ГРМ, чтобы освободить доступ к маховику и коленвалу. Используйте надежный ключ на 17 мм для откручивания болтов крепления маховика, удерживая его при этом отверткой или другим инструментом, чтобы предотвратить проворот. После этого аккуратно снимите маховик, обращая внимание на наличие дополнительных болтов или шпонок и не теряйте их.
Освободите крепежные элементы ремня ГРМ, отсоедините натяжитель и ролики, чтобы полностью снять ремень и подготовить поверхность коленвала. Проверьте состояние шестерен, шпонок и упорных подшипников: при наличии признаков износа или повреждений замените их, чтобы избежать возможных проблем при дальнейшем ремонте. Очистите поверхность коленвала от остатков старой смазки, грязи и остатков старых уплотнителей, используя мягкую щетку и обезжириватель.
Обратите внимание на метки на шкивах и блоке двигателя, отметьте их маркером для последующей правильной установки. Демонтируйте шкив коленвала, откручивая болты по очереди с использованием воротка и момента, указанного в инструкции. Проверьте состояние сальников и уплотнительных колец, при необходимости замените их, чтобы обеспечить безупречную работу после сборки.
После полного снятия коленвала установите временные метки на блоке и на свечных колодцах, чтобы упростить правильную сборку. Проверьте наличие износа на шлифовальных поверхностях и при необходимости подготовьте их – например, прошлифуйте или обработайте шлифовальной машинкой. Не забудьте аккуратно промыть все детали специальным растворителем и высушить их, чтобы исключить попадание грязи и пыли внутрь двигателя при сборке.
Процесс установки коленвала ВАЗ 21213: пошаговая инструкция и рекомендации
Перед началом убедитесь, что поверхность блока двигателя очищена от загрязнений и остатков старого масла, а также проверьте состояние упорных и подшипниковых чашек. Отмывка и подготовка деталей обеспечат точность монтажа и долговечность работы механизма.
Зажмите блок двигателя в тисках или установите его на специализированной стойке так, чтобы доступ к сверлу был свободным и стабильным. Перед установкой налейте немного чистого масла на подшипники коленвала и их посадочные места. Это снизит начальное трение и облегчит установку.
| Шаг | Действие | Инструменты и материалы |
|---|---|---|
| 1 | Проверьте размеры шейки коленвала и параметры подшипников по технической документации. Осмотрите детали на наличие износа и трещин. | Штангенциркуль, микрометр, паспорт технической документации |
| 2 | Подарите коленвалу и подшипникам соответствующую смазку или консистентное масло для облегчения монтажа. | Масло для сборочных работ |
| 3 | Аккуратно вставьте коленвал в блок двигателя, руководствуясь правильной ориентацией по меткам и прокладкам. Используйте мягкий молоток и деревянную или пластиковую оправку, чтобы не повредить поверхность. | Молоток, деревянные или пластиковые оправки |
| 4 | Установите подшипниковые чашки и закрепите их с помощью специальных стопорных колец или болтов, которые требуют затяжки до нужного момента по спецификации. | Торцевой ключ, комплект стопорных колец, моментный ключ |
| 5 | Проверяйте легкое вращение коленвала после установки, вращая его рукой или при помощи ручного привода. Не должно ощущаться заедания или люфта. | Ручной привод или рука |
| 6 | Закрепите все дополнительные компоненты, такие как шкивы и масляный насос. Используйте новые болты и подтягивайте их в соответствии с установленным моментом. | Моментный ключ, новый крепеж |
| 7 | Проверьте правильность положения всех деталей, установите крышки подшипников и зафиксируйте их. Убедитесь, что ничего не мешает свободному вращению коленвала. | Ключи, монтажные метки, шпильки |
| 8 | Проведите финальный осмотр и очистите рабочую зону, удалив лишний мусор и смазочные материалы. | Тряпки, очиститель |
Если все пункты выполнены правильно, коленвал должен вращаться без заеданий и люфтов, а механизм будет готов к дальнейшей сборке двигателя и запуску.
Установка опорных вкладышей и проверка их посадки
Перед установкой вкладышей необходимо очистить посадочные поверхности коленвала и корпуса блока двигателя. Используйте мягкую щетку и чистящее средство, избегая попадания грязи и остатков старого масла. Вкладки вставляйте аккуратно, равномерно нажимая до полного охвата внутренней поверхности. Проверьте, чтобы вкладыши сидели плотно, без заметных зазоров или заусенцев.
После установки вкладышей зафиксируйте их положением с помощью легкого нажатия и проверьте, не смещаются ли они при покачивании. Затем с помощью штангенциркуля или микрометра измерьте зазор между вкладышем и коленвалом. Допустимый зазор составляет 0,03–0,06 мм. В случае необходимости используйте увеличительные линзы или щупы для точности измерения.
Если зазор превышает допустимую норму, замените вкладыш на правильный по размеру. Не допускается установка вкладышей с зазором меньшим или большим штатного диапазона, это может привести к быстрому износу или поломке деталей двигателя.
После проверки зазоров следует проверить их равномерность по всей окружности коленвала. Для этого поверните коленвал руками и ощутите, чтобы движущиеся части не создавали перекоса или заедания. В случае обнаружения сопротивления или перекоса, повторно пересмотрите посадку вкладышей или замените их целиком. Хорошая установка – залог долговечности двигателя и его нормальной работы.
Установка коленвала в блок с соблюдением меток и зазоров
Перед началом установки убедитесь, что метки на маховике и корпусе двигателя совпадают. Это позволит правильно расположить коленвал относительно остальных деталей.
Аккуратно вставьте коленвал в блок, следя за тем, чтобы он легко заходил и не застревал. Не применяйте чрезмерное усилие, чтобы не повредить шейки или упорные поверхности.
После установки коленвала, проверьте его свободное вращение. Он должен вращаться плавно, без заеданий, при этом должна оставаться минимальная зазорность между шейками и вкладышами.
Обратите внимание на зазоры между шейками коленвала и вкладышами. Они должны соответствовать техническим требованиям производителя, обычно это 0,05-0,07 мм для ВАЗ 21213. Используйте щупы или специальное приспособление для точного измерения.
При необходимости установите регулировочные прокладки или цапфовые шейки, чтобы добиться правильных зазоров. Следите за тем, чтобы не было перекосов и заломов во время установки.
Собрав коленвал, закрепите его гайками или болтами в соответствии с моментами затяжки, указанными в инструкции. После фиксации еще раз проверьте свободное вращение и правильность меток.
Укладывание шейки коленвала и установка маховика
Перед укладыванием шейки коленвала убедитесь, что поверхность строго чистая и обезжирена, чтобы обеспечить точность установки и предотвратить износ. Осмотрите шейку на наличие повреждений или коррозии и при необходимости обработайте мелкозернистой шлифовальной бумагой.
Для правильной укладки шейки используйте оправку или специальный фиксационный инструмент, чтобы обеспечить правильное положение без перекосов. Аккуратно нанесите небольшое количество специальной масло-гелевой смазки на поверхность шейки, чтобы снизить трение при первичном запуске двигателя.
Установите маховик на шейку коленвала, ориентируясь на метки или отверстия для болтов соединения. Завинчивайте болты вручную, чтобы не повредить резьбу, затем равномерно затяните их по диагонали, следя за моментом затяжки, указанный в инструкции производителя.
Перед финальной затяжкой проверьте, что маховик свободно вращается и не задевает других деталей. После установки маховика зафиксируйте его центральный болт гайкой и пружинной шайбой, затягивая с силой, соответствующей рекомендациям. В завершение проверьте все соединения и убедитесь в отсутствии зазоров или люфта.
Такой подход гарантирует правильное положение шейки и надежную фиксацию маховика, что существенно влияет на баланс и работу двигателя в целом. Соблюдение этих деталей снизит риск возникновения шумов, вибраций и ускоренного износа компонентов. После завершения установки рекомендуется провести небольшой пробный запуск двигателя и выполнить контрольные замеры вибрации и люфтов.
Закрепление коленвала и проверка его вращения
Закрепите маховик на шкиве коленвала, установив его на место и закрепив болтами согласно рекомендациям производителя. Делайте это равномерно, чтобы избежать перекосов и деформации. После этого аккуратно поверните коленвал рукой, убедившись, что вращение плавное и без заеданий. Не должно ощущаться лишнего сопротивления или заеданий. Если почувствуете сопротивление, проверьте правильность установки вкладышей и наличие возможных загрязнений или повреждений.
Обратите внимание на чистоту поверхности шкива и маховика. Они должны быть без и следов износа, чтобы обеспечить свободное вращение коленвала. При необходимости очистите их мягкой щеткой или растворителем, избегая попадания жидкости в другие компоненты двигателя.
Поверните коленвал на несколько полных оборотов, чтобы убедиться, что его вращение остается равномерным и без рывков. Если почувствуете сопротивление на каком-то этапе, остановитесь и проверьте расположение вкладышей, соединительных компонентов и ремня привода. Вращение должно быть легким и без шума.
Когда убедитесь в свободном и равномерном вращении, зафиксируйте маховик окончательно, затянув болты согласно моменту затяжки, указанному в инструкции по ремонту ВАЗ 21213. После этого повторно проверите вращение – оно не должно измениться. Такой подход обеспечивает правильную фиксацию и исключает возможность дальнейших проблем с вращением коленвала в процессе эксплуатации.
Дополнительные рекомендации по сборке и смазке
Перед установкой коленвала внимательно очистите все поверхности от старой смазки и загрязнений, используйте уайт-спирит или специальный очиститель для металла. Тщательная очистка обеспечивает более равномерное распределение новой смазки и предотвращает износ деталей.
Используйте только качественную моторную масло-абразионную смазку, предназначенную для двигателей ВАЗ. Нанесите тонкий слой на вкладыши и упорные балки, избегая избыточного количества, чтобы избежать смещения при сборке и уменьшения зазоров.
Обратите внимание на правильное положение масляных каналов – они должны совпадать с отверстиями в блоке двигателя и коленвале. Это критично для надежного увлажнения трущихся поверхностей во время работы двигателя.
Нанесите фиксирующий слой специальной смазки на торцевую часть шейки коленвала перед установкой. Это уменьшит трение и снизит риск заеданий при первых оборотах двигателя.
При сборке избегайте сильного давления и ударов по коленвалу. Используйте деревянные или пластиковые оправки для аккуратного монтажа, чтобы не повредить шейки и вкладыши.
Перед окончательной установкой проверьте зазоры между коленвалом и вкладышами с помощью щупов или мерного инструмента. Должен сохраняться равномерный зазор в пределах нормативных значений, указанных в руководстве.
После установки и фиксации коленвала по возможности проведите проверку вращения вручную, чтобы убедиться в отсутствии заеданий и свободном вращении. При необходимости скорректируйте положение или очистите отдельные поверхности.
