Камера заднего вида – одно из неотъемлемых изобретений, позволяющих обеспечить безопасность при парковке автомобиля. Однако, для использования этой возможности необходимо правильно подключить камеру к вашему автомобилю. В случае Kia Sportage 3, распиновка камеры заднего вида имеет свои особенности.
Распиновка камеры заднего вида определяет порядок и положение проводов, соединяющих камеру и систему автомобиля. Данные провода включают в себя питание, видеосигнал и заземление. Каждый провод должен быть правильно подключен, чтобы камера заднего вида работала корректно и стабильно.
Распиновка камеры заднего вида Kia Sportage 3 включает следующие провода:
- Провод питания (+12V). Этот провод обеспечивает питание камеры заднего вида и должен быть подключен к источнику +12V на автомобиле.
- Провод видеосигнала. Он отвечает за передачу видеосигнала с камеры в систему автомобиля, отображая изображение на мониторе или навигационной системе.
- Провод заземления. Этот провод обеспечивает заземление камеры заднего вида и должен быть подключен к заземляющему контакту на автомобиле.
Важно отметить, что распиновка может отличаться в зависимости от конкретной модели и года выпуска автомобиля Kia Sportage 3. Поэтому перед подключением камеры заднего вида рекомендуется ознакомиться с инструкцией по эксплуатации вашего автомобиля или обратиться к профессионалам.
Правильное подключение камеры заднего вида Kia Sportage 3 обеспечит вам безопасность и уверенность при парковке, а также поможет избежать возможных неполадок и проблем с работой системы.
Сколько проводов и куда они подключаются
Камера заднего вида Kia Sportage 3 имеет четыре провода, которые подключаются к автомобильной проводке. Каждый провод выполняет свою функцию и должен быть правильно подключен для корректной работы камеры.
Первый провод — красный, является проводом питания. Он должен быть подключен к плюсовому полю автомобильной проводки, чтобы обеспечить питание камере.
Второй провод — черный, является проводом заземления. Он должен быть подключен к отрицательному полю автомобильной проводки для обеспечения надежного заземления камеры.
Третий провод — желтый, является проводом сигнала видео. Он должен быть подключен к видеовходу автомобильного мультимедиа-центра для передачи видеосигнала с камеры.
Четвертый провод — белый или синий, является проводом сигнала питания. Он должен быть подключен к автомобильной проводке таким образом, чтобы сигнал с камеры активировался при включении задней передачи.
Все четыре провода должны быть подключены соответствующим образом, чтобы камера передавала видеосигнал и подключалась к питанию автомобиля. Неправильное подключение проводов может привести к неработоспособности камеры или ее нестабильной работе.
| Провод | Цвет | Назначение |
|---|---|---|
| 1 | Красный | Питание |
| 2 | Черный | Заземление |
| 3 | Желтый | Сигнал видео |
| 4 | Белый/синий | Сигнал питания |
Проводка в салоне
Проводка камеры заднего вида Kia Sportage 3 в салоне автомобиля включает в себя несколько основных элементов:
1. Разъем подключения. Разъем, позволяющий соединить камеру заднего вида с проводкой в автомобиле. Обычно разъем находится в багажнике или в области заднего бампера.
2. Кабель. Кабель, который проходит от камеры заднего вида до разъема подключения. Кабель защищен от воздействия внешних факторов, таких как влага и пыль, чтобы обеспечить надежную и стабильную передачу сигнала.
3. Устройство отображения. В салоне автомобиля устанавливается устройство, которое может получать и отображать сигнал с камеры заднего вида. Обычно это либо специальный монитор, либо штатный мультимедийный центр автомобиля.
Важно помнить, что для корректной работы камеры заднего вида необходимо правильно подключить проводку в салоне. В случае возникновения проблем с отображением изображения стоит проверить соединение и проводку на наличие повреждений или неисправностей.
Проводка в багажном отделении
Все компоненты камеры заднего вида Киа Спортейдж 3, расположенные в багажном отделении, соединены проводкой для передачи сигналов.
В багажном отделении расположены:
Камера заднего вида
Камера заднего вида установлена на задней стенке багажника и подключена к главной системе автомобиля. Она передает видеосигнал на основной монитор в салоне, позволяя водителю видеть препятствия и обеспечивая безопасную парковку.
Кабельная проводка
Камера заднего вида соединена с основным блоком управления автомобиля через специальный кабель. Этот кабель проходит через прорези в кузове и защищен от влаги и механических повреждений. Он надежно фиксируется с обеих сторон, чтобы избежать разрывов и проблем с подачей сигнала.
Защитные резиновые прокладки применяются для предотвращения проникновения воды внутрь автомобиля. Также проводка дополнительно защищена от электромагнитных помех, которые могут возникать в процессе эксплуатации автомобиля.
Проводка в багажном отделении Киа Спортейдж 3 сделана с учетом высоких стандартов качества и долговечности, что обеспечивает надежную работу камеры заднего вида и безопасность вождения.

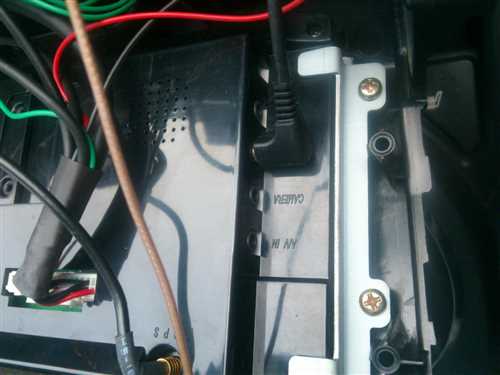

Подключение к дисплею мультимедийной системы
Для подключения камеры заднего вида к дисплею мультимедийной системы Kia Sportage 3 необходимо выполнить следующие шаги:
Шаг 1:
Определите тип разъема дисплея в мультимедийной системе вашего автомобиля. Обычно это AV-IN разъем или HDMI-вход.
Шаг 2:
Подключите один конец видеокабеля от камеры заднего вида к соответствующему разъему на задней части автомобиля.
Примечание: Если у вас уже установлены камера заднего вида и видеокабель, пропустите этот шаг и перейдите к следующему.
Шаг 3:
Подключите другой конец видеокабеля к разъему дисплея мультимедийной системы в автомобиле.
Шаг 4:
Убедитесь, что все соединения плотно закреплены и надежны, чтобы предотвратить возможные сбои или потерю сигнала.
Примечание: Если у вас возникли трудности при подключении камеры заднего вида к дисплею мультимедийной системы, рекомендуется обратиться к профессионалам или официальному сервис-центру Kia для получения квалифицированной помощи.
Подключение к усилителю заднего вида
Для обеспечения более качественной работы камеры заднего вида, можно подключить ее к усилителю заднего вида. Это поможет улучшить изображение, особенно в условиях низкой освещенности.
Для подключения камеры к усилителю заднего вида, необходимо выполнить следующие шаги:
1. Определение разъема
Сначала необходимо определить разъем, который следует использовать для подключения камеры. В большинстве случаев это будет разъем RCA (композитный видео разъем), имеющий желтый цвет. Он обычно находится на задней панели усилителя заднего вида.
2. Соединение
Подключите один конец кабеля к разъему камеры заднего вида, а другой конец — к разъему усилителя заднего вида. Убедитесь, что соответствующие разъемы были надежно зафиксированы.
После этого включите автомобиль и проверьте работу камеры заднего вида. Если изображение отображается с низким качеством, попробуйте настроить настройки усилителя заднего вида.
Какие провода отвечают за питание
Для подключения камеры заднего вида на Kia Sportage 3 необходимо знать, какие провода отвечают за питание устройства. Ниже представлена таблица с перечислением этих проводов и их функций:
| Цвет провода | Функция |
|---|---|
| Красный | Постоянное питание (+12V) |
| Черный | Земля (GND) |
| Желтый | Питание при включенной передаче (+12V) |
Красный провод отвечает за подачу постоянного питания на камеру заднего вида. Обычно он подключается к плюсу аккумулятора автомобиля (+12V).
Черный провод предназначен для обеспечения заземления камеры. Он должен быть подключен к отрицательной клемме аккумулятора или к любому заземленному металлическому элементу автомобиля (GND).
Желтый провод обеспечивает питание камеры заднего вида при включенной передаче автомобиля. Он должен быть подключен к соответствующему выходу питания на приборной панели автомобиля (+12V при включении передачи).
Знание функциональности каждого провода поможет правильно подключить камеру заднего вида на Kia Sportage 3 и использовать ее с максимальной эффективностью.
Какие провода отвечают за передачу видеосигнала
Камера заднего вида в автомобиле Kia Sportage 3 передает видеосигнал на головное устройство с помощью специальных проводов. Они отвечают за передачу информации о видеоизображении с камеры на экран автомобильного монитора.
Провод видеосигнала
Основным проводом, отвечающим за передачу видеоизображения, является провод видеосигнала. Обычно он имеет желтый цвет и подключается к задней части камеры и головному устройству. Этот провод передает видеосигнал с камеры на монитор автомобиля, где изображение отображается в режиме реального времени.
Дополнительные провода
В некоторых моделях автомобилей Kia Sportage 3 кроме провода видеосигнала могут быть установлены дополнительные провода, отвечающие за другие функции камеры заднего вида. Например, это может быть провод для передачи аудиосигнала или провод для передачи сигнала о включении задней передачи.
Важно отметить, что расположение и цвет проводов могут незначительно отличаться в разных моделях Kia Sportage 3. Поэтому перед подключением камеры заднего вида необходимо обратиться к документации или проконсультироваться с профессиональным автомехаником.
Правильное подключение всех проводов от камеры заднего вида Kia Sportage 3 обеспечит надежную передачу видеосигнала с камеры на головное устройство, позволяя водителю безопасно маневрировать при движении задним ходом.
Какие провода отвечают за передачу аудиосигнала
В камере заднего вида Kia Sportage 3 провода отвечают за передачу различных сигналов, включая аудиосигналы. В зависимости от модели и комплектации автомобиля, провода, связанные с аудиосигналами, могут иметь разные цвета и метки.
Основные провода, отвечающие за передачу аудиосигнала в камере заднего вида Kia Sportage 3:
1. Провод AUX
Провод AUX (аудиовход) используется для передачи аудиосигнала с внешнего источника (например, смартфона или MP3-плеера) в систему автомобиля. Обычно этот провод имеет разъем 3,5 мм и цветной кодировки в виде зеленого цвета.
2. Провод динамика
Провод динамика отвечает за передачу аудиосигнала от автомобильной аудиосистемы к динамикам, включая динамик, установленный в камере заднего вида. У провода динамика может быть разные цветовые метки в зависимости от его расположения: передние динамики, задние динамики или динамик в камере заднего вида.
Важно правильно подключить эти провода, чтобы обеспечить качественную передачу аудиосигнала в камере заднего вида Kia Sportage 3. При установке или замене камеры рекомендуется обратиться к руководству по эксплуатации автомобиля или проконсультироваться с профессионалами.
Какие провода отвечают за передачу сигналов управления
В камере заднего вида автомобиля Kia Sportage 3, сигналы управления передаются с помощью трех проводов. Каждый провод выполняет свою функцию:
1. Провод питания (обычно красного цвета) обеспечивает подачу питания на камеру заднего вида. Он подключается к положительному (+) полюсу аккумулятора автомобиля или к другому источнику питания. Этот провод гарантирует работу камеры в любых условиях, даже когда двигатель выключен.
2. Провод заземления (обычно черного цвета) связывает камеру заднего вида с металлическими деталями кузова автомобиля или со специальной точкой заземления. Он играет важную роль в обеспечении надежного контакта с землей, чтобы избежать шумов и сигналов помех.
3. Провод видеосигнала (обычно желто-зеленого цвета) передает видеосигнал с камеры заднего вида на дисплей автомобиля. Этот провод осуществляет передачу видеоинформации и позволяет водителю видеть изображение сзади в режиме реального времени.
Какие провода проходят через заднюю дверь
В задней двери автомобиля Kia Sportage 3 проходят следующие провода:
- Провод камеры заднего вида: предназначен для передачи видеосигнала с камеры заднего вида на дисплей мультимедийной системы автомобиля. Он обычно имеет разъемы типа RCA или mini-jack для подключения камеры и дисплея.
- Провод питания: осуществляет подачу питания на камеру заднего вида. Обычно провод питания имеет красный цвет и подключается к источнику питания автомобиля.
- Провод заземления: предназначен для заземления камеры заднего вида и обычно имеет черный цвет. Провод заземления подключается к кузову или другому заземляющему контакту автомобиля.
Эти провода через специальные прокладки проходят из кузова в заднюю дверь автомобиля для обеспечения работы камеры заднего вида.
Замена или усиление проводки камеры заднего вида
Однако, иногда проводка камеры заднего вида может выйти из строя из-за неправильной эксплуатации или износа. В этом случае, вам необходимо заменить или усилить проводку.
Для замены проводки камеры заднего вида вам понадобятся следующие инструменты:
| Инструменты: | Описание: |
|---|---|
| Отвертка | Используется для откручивания крепежных элементов |
| Плоскогубцы | Используются для снятия изоляции с проводов |
| Зажимы для проводов | Используются для соединения проводов камеры с проводкой автомобиля |
| Термоусадочные трубки | Используются для изоляции соединений проводов |
Процесс замены проводки камеры заднего вида включает в себя следующие шаги:
- Сначала отключите питание камеры от сети автомобиля.
- Освободите камеру от крепежных элементов и аккуратно извлеките ее из места установки.
- Отсоедините провода камеры от проводки автомобиля, используя плоскогубцы и зажимы.
- При помощи отвертки открутите соединительные элементы проводки камеры и удалите их.
- Установите новую проводку, подключив ее с помощью зажимов и изолируйте соединения при помощи термоусадочных трубок.
- Установите камеру заднего вида на своем месте и закрепите ее крепежными элементами.
- Проверьте работу камеры заднего вида, включив питание от сети автомобиля.
Если у вас возникли сложности при замене проводки камеры заднего вида, рекомендуем обратиться к специалистам сервисного центра Kia для качественного и безопасного проведения работ.
