Описание приборки ГАЗ-24
Приборка автомобиля ГАЗ-24 (Волга) представляет собой комплекс приборов, расположенных на передней панели автомобиля. Она предназначена для отображения информации о работе различных систем и узлов автомобиля, а также для контроля основных параметров его работы.
Основные элементы приборки
Приборка ГАЗ-24 состоит из следующих основных элементов:
- Скоростной графикометр — прибор для отображения текущей скорости автомобиля.
- Тахометр — прибор для измерения частоты вращения коленчатого вала двигателя, из которой можно определить его обороты.
- Индикатор температуры — показывает температуру охлаждающей жидкости двигателя.
- Уровнемер топлива — прибор, указывающий остаток топлива в баке автомобиля.
- Индикатор давления масла — отображает давление масла в системе смазки двигателя.
- Амперметр — прибор, позволяющий контролировать зарядку аккумуляторной батареи.
- Часы — прибор, показывающий текущее время.
Значение показаний приборов
Каждый прибор приборки ГАЗ-24 имеет свое значение показаний, которые необходимо контролировать в процессе эксплуатации автомобиля:
- Скоростной графикометр — отображает текущую скорость автомобиля в километрах в час.
- Тахометр — позволяет контролировать частоту вращения двигателя в оборотах в минуту. Необходимо следить, чтобы показания тахометра не превышали предельно допустимых значений.
- Индикатор температуры — предупреждает о перегреве двигателя. Показания в норме должны находиться в указанном диапазоне.
- Уровнемер топлива — показывает остаток топлива в баке автомобиля. Необходимо следить за его уровнем для своевременной заправки.
- Индикатор давления масла — предупреждает о недостатке давления масла в двигателе. Показания в норме должны находиться в указанном диапазоне.
- Амперметр — показывает зарядку аккумуляторной батареи. Показания должны быть в рамках нормального диапазона.
- Часы — отображают текущее время.
Внимательное наблюдение и контроль показаний приборов ГАЗ-24 помогают обеспечить надежную и безопасную эксплуатацию автомобиля.

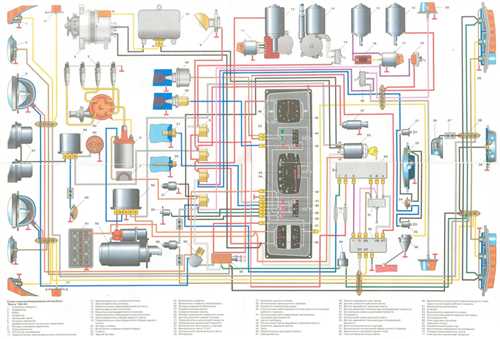

Схема подключения
Приборная панель автомобиля ГАЗ-24 представляет собой комплекс приборов, обеспечивающих отображение различных показателей, необходимых при вождении. Для правильного подключения и функционирования приборной панели необходимо следовать определенной схеме подключения.
Основные элементы схемы подключения
Схема подключения приборной панели ГАЗ-24 включает в себя следующие элементы:
- Аккумуляторная батарея, которая является источником питания для приборной панели.
- Проводка, состоящая из ряда электрических проводов, предназначенных для подключения приборов к аккумуляторной батарее.
- Предохранители, которые служат для защиты приборной панели от перегрузок и короткого замыкания.
- Приборная панель, на которой располагаются различные приборы и индикаторы.
Схема подключения приборов и расшифровка показателей
Для правильного подключения приборной панели и понимания отображаемых показателей необходимо знать распиновку приборов и их расшифровку. В таблице ниже приведены основные приборы и индикаторы, их расположение на приборной панели и расшифровка показателей.
| Номер прибора | Наименование прибора | Расположение на приборной панели | Расшифровка показателей |
|---|---|---|---|
| 1 | Спидометр | Слева в верхней части приборной панели | Отображает скорость движения автомобиля в километрах в час. |
| 2 | Тахометр | Справа в верхней части приборной панели | Отображает количество оборотов двигателя в минуту. |
| 3 | Термометр охлаждающей жидкости | В центре приборной панели | Отображает температуру охлаждающей жидкости в двигателе. |
| 4 | Топливомер | Справа в нижней части приборной панели | Отображает количество топлива в баке автомобиля. |
| 5 | Амперметр | Слева в нижней части приборной панели | Отображает состояние зарядки аккумуляторной батареи. |
При подключении приборной панели необходимо следовать схеме подключения и правильно расшифровывать отображаемые показатели, чтобы обеспечить надежное и безопасное вождение автомобиля ГАЗ-24.
Электрическая схема
Приборная панель ГАЗ-24 имеет следующую электрическую схему:
- Блок приборов, включающий спидометр, тахометр, термометр, манометр и указатели уровня топлива и заряда аккумулятора.
- Отдельные лампы на панели, которые индицируют статус автомобиля, такие как зажигание, давление масла, ручной (стояночный) тормоз, и др.
- Провода, соединяющие блок приборов и лампы с соответствующими датчиками и элементами автомобиля.
- Предохранители и реле для защиты и управления электрооборудованием автомобиля.
Подключение блока приборов
Блок приборов подключается к основной электрической сети автомобиля через специальный разъем. Для этого необходимо:
- Найти соответствующий разъем на проводах.
- Подсоединить провода блока приборов к разъему автомобиля согласно схеме подключения.
- Закрепить разъем и провода таким образом, чтобы они не могли случайно разъединиться.
Расшифровка показателей
Показатели на приборной панели имеют следующую расшифровку:
- Спидометр показывает текущую скорость движения автомобиля в километрах в час.
- Тахометр отображает обороты коленчатого вала двигателя к полуторной минуте.
- Термометр показывает температуру охлаждающей жидкости двигателя в градусах Цельсия.
- Манометр отображает масляное давление в системе смазки двигателя в килограммах-силе на квадратный сантиметр.
- Указатели уровня топлива и заряда аккумулятора информируют о состоянии соответствующих систем автомобиля.
Физическое подключение
При подключении приборки ГАЗ-24 необходимо учитывать правильную распиновку, чтобы избежать ошибок и неполадок в работе. Весь процесс подключения сводится к соединению проводов и контактов, а также правильному подключению к источнику питания.
Для подключения приборки ГАЗ-24 используются следующие контакты:
- 1-й контакт – И (индикатор пробега)
- 2-й контакт – А (амперметр)
- 3-й контакт – Q (уровень топлива)
- 4-й контакт – S (скорость)
- 5-й контакт – +12V (положительный источник питания)
- 6-й контакт – М (масса, общий провод)
При подключении приборки необходимо обратить внимание на правильность соединения проводов. Проследите, чтобы провода были правильно подключены к соответствующим контактам. Неправильное подключение может привести к некорректной работе приборки и ошибочному отображению информации.
Также необходимо правильно подключить приборку к источнику питания. Положительный источник питания (+12V) следует подключить к соответствующему контакту, а массу (общий провод) подключить к контакту М. Это обеспечит правильное питание приборки и ее нормальную работу.
После правильного физического подключения приборки ГАЗ-24 можно приступать к расшифровке показателей и изучению работы каждого из них.
Расшифровка показателей
Приборная панель ГАЗ-24 Волга оснащена несколькими показателями, которые предоставляют информацию о различных параметрах автомобиля. Ниже приведены основные показатели и их расшифровка:
-
Скорость:
Этот показатель позволяет определить текущую скорость автомобиля. Он выражен в километрах в час (км/ч).
-
Обороты двигателя:
Данный показатель отображает количество оборотов, совершаемых двигателем в минуту (об/мин). Он позволяет контролировать работу двигателя и подбирать подходящий режим езды.
-
Уровень топлива:
Этот показатель показывает количество оставшегося топлива в баке автомобиля. Он выражен в процентах и позволяет контролировать запас топлива и планировать заправку.
-
Температура двигателя:
Данный показатель указывает на текущую температуру двигателя. Он выражен в градусах Цельсия (°C). Если температура превышает норму, это может свидетельствовать о проблемах с охлаждением двигателя.
-
Система зажигания:
Этот показатель предупреждает о возможных проблемах или неисправностях в системе зажигания автомобиля. Если он загорается, следует обратиться к специалисту для проведения диагностики и устранения неисправности.
Обратите внимание на эти показатели, чтобы грамотно управлять автомобилем и своевременно реагировать на возможные проблемы или изменения.
Скоростомер
На скоростомере имеется шкала с делениями, указывающими на значения от 0 до предельной скорости. Для более удобного чтения значения скорости, на шкале также могут быть обозначены промежуточные значения или отметки.
При движении автомобиля, датчик скорости передает сигнал скоростомеру, который транслируется на шкале. Обратите внимание, что точность отображения скорости зависит от правильной работоспособности и настройки датчика скорости. В случае неправильного показания скорости, необходимо проверить соединения и настройки датчика.
Скоростомер — важный элемент приборки автомобиля ГАЗ-24, который позволяет водителю контролировать скорость движения и соблюдать правила дорожного движения. Он является основным индикатором на панели приборов, поэтому его работоспособность и точность отображения скорости имеют особую важность для безопасности на дороге.
Тахометр
На приборной панели ГАЗ-24 тахометр расположен рядом с другими приборами, такими как спидометр и термометр. Тахометр соединен с электрической системой автомобиля и получает сигнал о скорости вращения двигателя.
Приборная шкала тахометра имеет деления, указывающие на значения оборотов в минуту. Обычно на шкале выделены определенные значения (например, 1000, 2000, 3000 об/мин), чтобы водителю было проще ориентироваться. Некоторые тахометры также могут быть оборудованы красной зоной, которая предупреждает водителя о превышении определенной скорости вращения двигателя.
Тахометр является важным инструментом для контроля работы двигателя и позволяет водителю определить, когда нужно переключать передачи или уменьшить обороты двигателя для сохранения его эффективности и долговечности.
Температура двигателя
На приборной панели автомобиля ГАЗ-24 Волга имеется специальный показатель, который отображает температуру охлаждающей жидкости двигателя. Этот показатель очень важен для контроля работы двигателя.
Температура двигателя напрямую связана с его работой и эффективностью. Если двигатель перегревается, это может привести к его поломке и серьезным повреждениям. Поэтому важно постоянно следить за показателем температуры на приборной панели.
Показатель температуры двигателя обычно состоит из маркировки Теп и стрелки, указывающей на текущую температуру. Возле показателя может быть ряд единиц измерения, таких как градусы Цельсия или Фаренгейта.
Обычно нормальная рабочая температура двигателя составляет около 90 градусов Цельсия. Если показатель позволяет вам видеть, что температура повышается или превышает норму, это может быть сигналом о проблеме с системой охлаждения или двигателем.
Если показатель температуры двигателя на приборной панели показывает красную зону или светится предупредительный светодиод, это означает, что двигатель перегревается и требует немедленного вмешательства. В такой ситуации рекомендуется остановить автомобиль и ожидать охлаждения двигателя.
Возможные причины повышенной температуры двигателя:
- недостаток или утечка охлаждающей жидкости
- неисправности в системе охлаждения (например, неисправный вентилятор)
- засорение радиатора
- неисправности в отопителе автомобиля
Показатель температуры двигателя на приборной панели ГАЗ-24 Волга очень важен для контроля работы двигателя и предупреждения о возможных проблемах с системой охлаждения. Если показатель выходит за пределы нормы, необходимо немедленно принять меры для предотвращения перегрева двигателя.
Уровень топлива
Индикатор уровня топлива на приборной панели ГАЗ-24 представляет собой стрелочный прибор, который показывает количество оставшегося топлива в баке.
Индикатор имеет следующую расшифровку показателей:
| Показатель | Уровень топлива |
|---|---|
| Нижний уровень | Сигнализирует о критическом уровне топлива, требуется заправка |
| Средний уровень | Уровень топлива находится в норме, достаточно для продолжения движения |
| Верхний уровень | Топлива достаточно для длительного пути |
Чтобы правильно интерпретировать показания индикатора, следует регулярно проверять уровень топлива и заправлять автомобиль при необходимости. Низкий уровень топлива может привести к проблемам с двигателем и нежелательным остановкам на дороге.
Освещение приборки
Освещение приборки ГАЗ-24 позволяет обеспечить видимость всех показателей даже в условиях низкой освещенности или темного времени суток. Система освещения включает в себя несколько компонентов:
- 1. Основное освещение приборки. Это освещение, которое включается вместе с фарами автомобиля и обеспечивает освещение всех приборов. Обычно используются лампы накаливания небольшой мощности.
- 2. Освещение указателей. Каждый указатель имеет свой собственный источник света, который подсвечивает его. Таким образом, водитель всегда может видеть положение указателей и отслеживать изменения показаний.
- 3. Индикаторы аварийных сигналов. Индикаторы аварийных сигналов, такие как индикатор аварийной сигнализации или индикатор работы генератора, также освещаются для того, чтобы водитель мог включить или выключить соответствующую функцию.
Все системы освещения приборки подключаются к соответствующим проводам и контактам на разъеме приборной панели. При необходимости замены источника света или проводки рекомендуется обратиться к специалистам или использовать схему подключения, чтобы избежать ошибок.
Давление масла
На приборной панели автомобиля ГАЗ-24 Волга имеется индикатор давления масла, который предназначен для контроля работы масляного насоса и обеспечения правильной смазки двигателя.
Расшифровка показателей:
Давление масла измеряется в паскалях (Па) или в миллиметрах ртутного столба (мм рт. ст.). Обычно отображается на приборной панели в виде шкалы с отметками. В зависимости от модели автомобиля, шкала может быть поделена на различное количество делений и иметь различные значения максимального и минимального давления.
Показатель давления масла должен находиться в норме, чтобы обеспечивать надежную смазку двигателя. Если показатель оказывается ниже нормы, это может свидетельствовать о неисправности масляного насоса, утечке масла или износе деталей двигателя. Если показатель давления масла слишком высокий, это может указывать на проблемы с маслопроводом или фильтром.
Для определения точного значения давления масла рекомендуется использовать специальный манометр, который подключается к двигателю автомобиля. С помощью манометра можно провести диагностику работы масляной системы и принять меры по устранению неисправностей, если они имеются.
Таблица показателей давления масла:
| Диапазон показаний | Состояние системы |
|---|---|
| Ниже минимального значения | Возможны проблемы с масляным насосом, утечка масла или износ деталей |
| В пределах нормы | Система работает нормально, обеспечивает надежную смазку двигателя |
| Выше максимального значения | Возможны проблемы с маслопроводом или фильтром |
В случае возникновения любых сомнений или неисправностей системы давления масла рекомендуется обратиться к специалистам для проведения диагностики и ремонта.
Амперметр
Амперметр подключается к электрической цепи автомобиля и измеряет ток, протекающий через эту цепь. Показания амперметра могут быть положительными или отрицательными, в зависимости от направления тока. Обычно амперметр подключается к цепи зарядного генератора и аккумуляторной батареи, чтобы отслеживать ток заряда и разряда аккумулятора.
На шкале амперметра можно видеть различные деления и числа, которые представляют значения тока. Часто на шкале амперметра имеются отметки, которые позволяют определить максимальное значение тока, которое может измерять прибор.
Амперметр является важным элементом приборной панели автомобиля, так как позволяет водителю контролировать работу электрических систем и заряд аккумулятора. Если амперметр показывает отрицательные значения или значения свыше нормы, это может указывать на проблемы в электрической системе автомобиля и требовать дальнейших диагностических работ и ремонта.
Индикаторы
На приборной панели автомобиля ГАЗ-24 установлены различные индикаторы, предназначенные для отображения различных параметров работы автомобиля. Все индикаторы расположены в центральной части приборной панели и имеют свои уникальные обозначения и функции.
Ниже приведена таблица с расшифровкой и схемой подключения индикаторов приборной панели ГАЗ-24: Индикатор Обозначение Функция
Это лишь некоторые из индикаторов, которые могут быть установлены на приборной панели ГАЗ-24. Каждый индикатор имеет свою цветовую маркировку и графическое изображение, чтобы обеспечить наглядность и понятность информации, которую они передают водителю.
