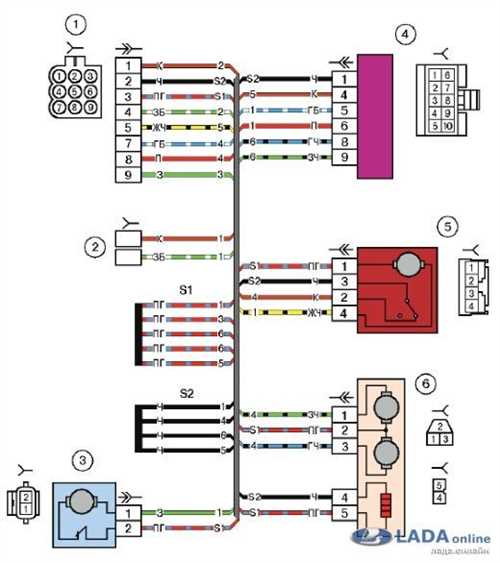

Распиновка блока управления зеркалами автомобиля Лада Приора — схемы и подключение
Блок управления зеркалами Приора – это важный элемент автомобиля, который отвечает за функции и настройку зеркал заднего вида. Как правило, он находится на панели приборов и позволяет управлять положением, складыванием и регулировкой зеркал. Знание распиновки этого блока может быть полезным как при замене, так и при ремонте зеркальной системы автомобиля.
Каждый контакт подключен к определенной функции, то есть отвечает за определенное положение зеркал или их складывание. Для правильной распиновки блока управления зеркалами Приора необходимо учесть не только функциональные особенности зеркал, но и нормы безопасности.
Важно помнить, что неправильное подключение блока управления зеркалами может привести к неисправности или даже выходу из строя зеркальной системы автомобиля. Поэтому, перед началом работ, рекомендуется внимательно изучить схему распиновки, представленную в технической документации или руководстве по эксплуатации автомобиля.

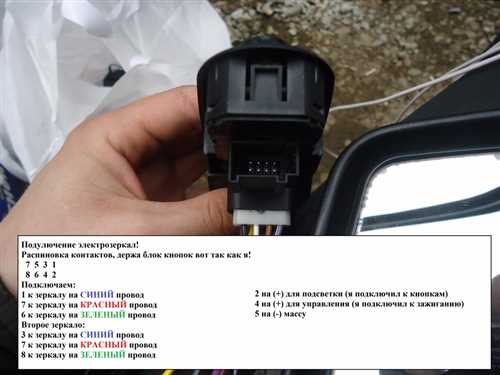

Описание задачи
Распиновка разъема зеркала слева
Для подключения блока управления зеркалами автомобиля Приора слева необходимо использовать следующую распиновку разъема:
- 1-й контакт: +12В питание (красный провод)
- 2-й контакт: Отключение/включение зеркал (синий провод)
- 3-й контакт: Управление вверх/вниз (желтый провод)
- 4-й контакт: Управление влево/вправо (зеленый провод)
- 5-й контакт: Заземление (черный провод)
При подключении блока управления зеркалами Приора слева необходимо соблюдать указанную распиновку разъема, чтобы предотвратить неправильное функционирование системы зеркал. В случае возникновения проблем с данными функциями, рекомендуется проверить правильность подключения.
Распиновка разъема зеркала справа
Правое зеркало на Приоре подключается к соответствующему блоку управления через разъем, который расположен справа от зеркала. Разъем имеет следующую распиновку:
1. +12V — источник питания для зеркала справа;
2. Земля — общий заземляющий провод;
3. Сигнал разгона — управляющий сигнал для разгона зеркала;
4. Сигнал торможения — управляющий сигнал для торможения зеркала;
5. Сигнал синхронизации — управляющий сигнал для синхронизации зеркал при переводе в зеркальный режим;
6. Сигнал вниз — управляющий сигнал для опускания зеркала вниз;
7. Сигнал вправо — управляющий сигнал для перемещения зеркала вправо;
8. Сигнал вверх — управляющий сигнал для поднятия зеркала вверх;
9. Сигнал влево — управляющий сигнал для перемещения зеркала влево;
10. Сигнал зеркало — управляющий сигнал для перевода зеркала в зеркальный режим;
11. Тестовый сигнал — тестовый сигнал для проверки работоспособности зеркала;
12. Не используется — данный контакт не используется и остается свободным.

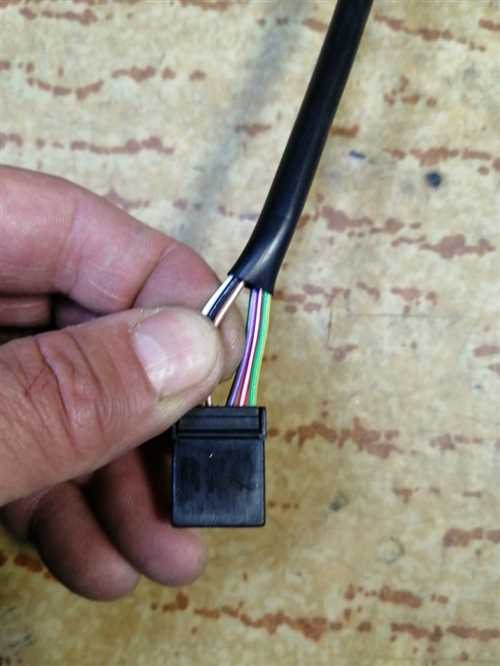

Подключение проводов к блоку управления
Для подключения проводов к блоку управления зеркалами автомобиля Приора необходимо следовать определенным инструкциям:
1. Определите необходимые провода
Перед началом подключения необходимо определить, какие провода будут использоваться для управления зеркалами. Обычно это провода сигнала управления зеркалами, провода питания и провода заземления.
2. Проверьте состояние проводов
Перед подключением проводов к блоку управления необходимо проверить их состояние. Убедитесь, что провода не повреждены, обрезаны или изолированы. При необходимости замените поврежденные провода.
3. Подключите провода к соответствующим контактам
Подключите провода к соответствующим контактам на блоке управления зеркалами. Обычно провода цвет-кодированы, поэтому соответствующий цвет провода подключается к соответствующему цвету контакта.
Обратите внимание, что неправильное подключение проводов может привести к неработоспособности системы управления зеркалами.
После подключения проводов необходимо проверить работоспособность зеркал и их правильную настройку.
Ответственность пинов
Распиновка блока управления зеркалами Приора определяет функции каждого пина и их ответственность за работу с определенными элементами автомобиля.
1. Пин №1 (KL15)
Этот пин отвечает за питание блока управления зеркалами и его подключение к источнику питания. Пин №1 должен быть питаемым при включении зажигания автомобиля.
2. Каналы LIN (K-LIN1, K-LIN2)
Пины K-LIN1 и K-LIN2 предназначены для обмена данными между блоком управления зеркалами и другими электрическими блоками автомобиля по протоколу LIN. Они позволяют передавать сигналы о состоянии зеркал, изменении их положения и другую информацию.
3. Пин №15 (KL30)
Пин №15 предоставляет постоянное питание для блока управления зеркалами. Он должен быть всегда подключен к аккумулятору автомобиля, чтобы блок управления мог функционировать даже при выключенном зажигании.
4. Пин №30 (KL31)
Пин №30 предназначен для заземления блока управления зеркалами. Он должен быть подключен к отрицательному полю аккумулятора или другому заземлению автомобиля.
5. Пины управления зеркалами
Пины управления зеркалами (например, L_UP, L_DOWN, R_UP, R_DOWN) отвечают за перемещение зеркал вверх и вниз. Когда на одном из этих пинов поступает сигнал, соответствующее зеркало начинает двигаться в соответствующем направлении.
6. Пины регулировки зеркал
Пины регулировки зеркал (например, L_RIGHT, L_LEFT, R_RIGHT, R_LEFT) отвечают за регулировку положения зеркал в горизонтальной плоскости. Когда на одном из этих пинов поступает сигнал, соответствующее зеркало начинает изменять свое положение вправо или влево.
Правильная распиновка блока управления зеркалами Приора позволяет эффективно управлять зеркалами автомобиля и обеспечивает их надежное функционирование.
Соединение проводов с блоком управления
Для правильной работы зеркал заднего вида на автомобиле Приора необходимо правильно соединить провода с блоком управления. Соединение проводов важно для передачи электрического сигнала и управления функциями зеркал.
Блок управления зеркалами включает в себя несколько разъемов, к которым подключаются провода. Каждый провод обеспечивает передачу определенного сигнала, такого как сигнал подачи питания, сигнал о направлении движения зеркал и сигнал о регулировке положения зеркал. Для правильного соединения проводов необходимо следовать определенной распиновке, указанной в технической документации.
При соединении проводов с блоком управления необходимо обратить внимание на их цветовую маркировку. Каждый цвет провода соответствует определенному функциональному сигналу. Например, провода красного цвета обеспечивают подачу питания, провода синего цвета отвечают за регулировку положения зеркал, провода зеленого цвета передают сигнал о направлении движения зеркал и т. д.
| Цвет провода | Функция |
|---|---|
| Красный | Питание |
| Синий | Регулировка положения зеркал |
| Зеленый | Направление движения зеркал |
Для соединения проводов с блоком управления необходимо использовать соответствующие разъемы. Внимательно следует подключать провода к разъемам, чтобы избежать неправильного соединения. Неправильное соединение проводов может привести к неработоспособности зеркал заднего вида.
Важно проверить качество соединения проводов с блоком управления. Провода должны быть надежно закреплены в разъемах, без повреждений и зазубрин. Также необходимо убедиться, что провода не перекручены или пережаты, что они не могут быть случайно разъединены.
Проверка работоспособности системы
Для проверки работоспособности системы управления зеркалами на автомобиле Приора можно выполнить ряд действий.
Во-первых, следует проверить подачу питания на блок управления зеркалами. Для этого можно использовать мультиметр или провести визуальный осмотр проводов и разъемов, убедившись, что все контакты целые и исправные.
Во-вторых, рекомендуется проверить работу электромотора, отвечающего за движение зеркал, с помощью переключателя на панели управления. При нажатии на переключатель должен быть слышен звук работы мотора, а зеркало должно двигаться в нужном направлении. Если зеркало не двигается, возможно, требуется замена электромотора.
Также стоит убедиться, что система отражения заднего вида на зеркалах работает исправно. Для этого нужно включить заднюю передачу и проверить, появляется ли изображение заднего вида на зеркалах. Если изображение не отображается, возможно, проблема связана с камерой или проводкой.
При проверке работоспособности системы также следует обратить внимание на правильную настройку зеркал, чтобы обеспечить максимально удобный обзор заднего пространства. Для этого можно использовать маркеры или визуально оценить положение зеркал относительно водительского места.
Важно помнить, что проверка работоспособности системы управления зеркалами следует проводить в безопасных условиях, например, на стоянке или при незначительной скорости движения автомобиля.
Рекомендации по устранению неисправностей
При обнаружении неисправностей в работе блока управления зеркалами автомобиля Приора, рекомендуется следовать следующим рекомендациям:
- Проверьте подключение проводов к блоку управления зеркалами. Убедитесь, что провода целые и надежно закреплены.
- Проверьте состояние предохранителей в электрооборудовании автомобиля. Если необходимо, замените перегоревший предохранитель.
- Проверьте работу электрической цепи, подающей питание на блок управления зеркалами. Постарайтесь выявить и устранить возможные обрывы или повреждения.
- Проверьте работу и состояние самого блока управления зеркалами. Если блок вышел из строя, возможно потребуется его замена.
- При необходимости, обратитесь к специалистам для проведения диагностики и ремонта блока управления зеркалами.
Помните, что неквалифицированный ремонт или неправильные манипуляции с электрооборудованием автомобиля могут привести к дополнительным неисправностям и повреждениям. В случае сомнений, всегда лучше обратиться за помощью к профессионалам.
Важные моменты при демонтаже/монтаже зеркал
При демонтаже и монтаже зеркал автомобиля Приора необходимо учитывать несколько важных моментов, чтобы избежать повреждения и обеспечить правильную установку.
1. Отключение электропитания
Перед началом работ необходимо отключить электропитание зеркал для предотвращения возможного короткого замыкания и повреждения электрической системы автомобиля.
2. Осторожное обращение с зеркалами
При демонтаже и монтаже зеркал необходимо быть очень осторожным, чтобы не повредить их корпус или стекло. Используйте специальные инструменты, если это необходимо, чтобы избежать царапин и других повреждений.
Также, при установке зеркал обратите внимание на следующие моменты:
| Момент | Как выполнить |
|---|---|
| Правильное положение | Убедитесь, что зеркало установлено в правильном положении и правильно направлено для обеспечения хорошей видимости заднего вида. |
| Защита от вибрации | Обеспечьте надежное крепление зеркала, чтобы оно не вибрировало при движении автомобиля, влияя на качество отражения и видимость. |
| Электроподключение | Восстановите электроподключение зеркала, убедившись, что провода находятся в правильной позиции и не подвергаются перекручиванию или повреждению. |
Следуя этим важным моментам, вы сможете безопасно и правильно демонтировать и смонтировать зеркала на своем автомобиле Приора.
Алгоритм работы с блоком управления
Блок управления зеркалами в автомобиле Приора обеспечивает возможность регулировки положения зеркал салона и наружных зеркал при помощи электрического привода.
Шаг 1: Подготовка к работе
- Убедитесь, что автомобиль находится в режиме «Включено».
- Установите переключатель на блоке управления в положение «Зеркала».
Шаг 2: Регулировка положения зеркал салона
- Поворачивайте ручку на блоке управления влево или вправо, чтобы изменить положение зеркала по горизонтали.
- Поднимайте или опускайте ручку на блоке управления, чтобы изменить положение зеркала по вертикали.
Шаг 3: Регулировка положения наружных зеркал
- Выберите нужное зеркало с помощью переключателя на блоке управления (левое или правое зеркало).
- Поворачивайте ручку на блоке управления влево или вправо, чтобы изменить положение зеркала по горизонтали.
- Поднимайте или опускайте ручку на блоке управления, чтобы изменить положение зеркала по вертикали.
После завершения работы с блоком управления зеркалами убедитесь, что переключатель на блоке установлен в положение «Выключено».
