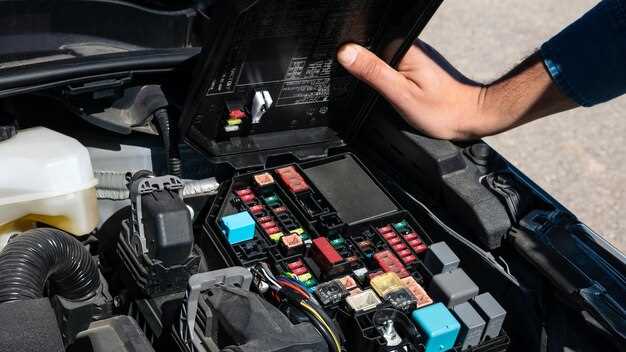

Проверьте состояние предохранителя в блоке предохранителей под капотом. Жалобы на неисправность системы зарядки часто связаны с перегоранием или поломкой этого элемента. В некоторых случаях достаточно заменить предохранитель, чтобы восстановить работу зарядной системы.
Осмотрите ремень генератора на предмет износа или ослабления. Неправильное натяжение или трещины на ремне могут привести к неправильной работе системы. Замените ремень, если обнаружите даже незначительное повреждение или износ.
Проверьте аккумулятор с помощью мультиметра, убедившись, что его напряжение находится в диапазоне 12,6–12,8 В при неработающем двигателе и около 13,8–14,4 В при работе двигателя. Низкое или неправильно заряженное значение указывает на проблемы в цепи зарядки или самом аккумуляторе.
Проведите диагностику генератора с использованием сканера или тестера генератора. Обратите внимание на показания: слабое или нерегулярное напряжение свидетельствует о необходимости ремонта или замены генератора. Убедитесь, что щетки и подшипники работают исправно.
Проверьте соединения и провода на наличие коррозии, повреждений или окисления. Качество контактов влияет на характеристику зарядки. Очистите и закрепите все соединения перед дальнейшими действиями, чтобы исключить неправильную работу из-за плохого контакта.
Диагностика причины неисправности системы зарядки
Проверьте состояние аккумулятора: низкий уровень заряда или его склонность к разряду указывают на возможные проблемы с зарядкой. Используйте мультиметр для измерения напряжения: значение ниже 12,6 В при отключенном двигателе свидетельствует о необходимости проверки аккумулятора и генератора.
Осмотрите генератор и ремень привода: трещины, износ или слабое натяжение ремня могут снизить эффективность работы системы. Обратите внимание на наличие масла или коррозии: загрязнения могут препятствовать свободному вращению генератора и снизить его выработку энергии.
Проверьте предохранители и реле, отвечающие за цепь зарядки: перегоревшие или поврежденные элементы отключают подачу тока, вызывая сбои. Замените поврежденные компоненты и убедитесь, что предохранители подходят по номиналу.
Используйте тестер или мультиметр для проверки выходных показателей генератора: напряжение должно находиться в диапазоне 13,8–14,8 В при работе двигателя. Значения ниже указывают на неисправность генератора или его регулятора напряжения.
Обратите внимание на соединения проводов: ослабленные или окисленные клеммы усиливают сопротивление цепи и мешают зарядке. Очистите контактные поверхности и закрепите провода надежно, чтобы устранить сопротивление и обеспечить стабильную работу системы.
Если после всех проверок проблема остается, проведите диагностику на специализированной станции или используйте диагностический сканер для поиска ошибок в системе управления зарядкой, что поможет выявить скрытые неисправности или программные сбои.
Проверка уровня заряда аккумулятора
Перед началом диагностики системы зарядки убедитесь, что уровень заряда аккумулятора составляет не менее 12,6 В при выключенном двигателе. Используйте мультиметр, установив его на диапазон постоянного тока, и подключите щупы к клеммам аккумулятора: красный к плюсовой, черный – к минусовой.
Если показания ниже этого значения, зарядите аккумулятор с помощью внешнего зарядного устройства, следуя инструкции производителя. После зарядки повторите измерение, чтобы убедиться в правильности уровня.
Запустите двигатель и снова осуществите проверку уровня заряда. При исправной системе показания должны достигать диапазона 13,8–14,4 В, что свидетельствует о нормальной работе генератора. Если уровень остается ниже или превышает рекомендованные показатели, приступайте к дальнейшей диагностике системы.
Обратите внимание, что после запуска двигателя уровень заряда может колебаться в пределах указанных значений, но не должен опускаться ниже 13,5 В или превышать 15 В. В случае нестабильных показаний или отклонений лучше обратиться к специалисту для проведения более глубокой проверки.
Осмотр ремня генератора и его натяжения
Проверьте натяжение ремня, нажав на него пальцем в средней части. Усилие должно быть таким, чтобы при нажатии он немного прогнулся, но вернулся в первоначальное положение без больших усилий. Если ремень кажется слишком свободным или, наоборот, очень натянутым, необходима регулировка.
Осмотрите ремень на наличие трещин, надрывов или износа. Поврежденный или потрескавшийся ремень быстро теряет натяжение и может порваться во время работы. Обратите внимание на снизу или сбоку – наличие грязи, масла или смазки говорит о необходимости очищения или замены ремня.
Чтобы проверить натяжение более точно, используйте испытательный инструмент или сделайте ручной тест, зажав ремень между большим и указательным пальцами. Рекомендуется, чтобы при такой проверке ремень прогибался примерно на 1,0-1,5 см. Больший прогиб указывает на недостаточную натяжку, меньший – на излишнюю нагрузку.
Для регулировки натяжения ослабьте крепежные болты натяжителя или ролика, аккуратно передвиньте его, чтобы добиться нужного усилия натяжения, и зафиксируйте обратно. После регулировки обязательно проверьте натяжение повторно, чтобы убедиться в правильности настроек.
Обратите внимание, что слишком слабое натяжение увеличивает износ подшипников и шкивов, а слишком сильное – приводит к ускоренному изнашиванию ремня и натяжителя. Правильное натяжение обеспечивает эффективную работу генератора и минимизирует риск неожиданных поломок.
Анализ потенциометра и регулятора напряжения
Проверьте сопротивление потенциометра с помощью мультиметра, установив его на режим измерения сопротивления. Измерьте сопротивление при вращении ручки, убедившись, что оно изменяется плавно и без рывков. Значение должно соответствовать указанным характеристикам производителя, обычно в пределах от нескольких сотен до нескольких тысяч Ом. Обрыв или залипание указывают на неисправность детали.
Если сопротивление не изменяется или есть скачки, замените потенциометр. При наличии излишнего шума или шумовых всплесков при вращении детали проведите очистку контактов, используя специальный спрей для электроники и аккуратно протрите его.
Далее оцените регулятор напряжения с помощью мультиметра, установив его на режим измерения постоянного напряжения. Подключите прибор к выходу регулятора и проверьте его параметр на разных уровнях регулировки. Напряжение должно стабильно соответствовать заявленным значениям в документации. Нестабильное или нестоящее напряжение говорит о необходимости замены или повторной настройки.
Обратите внимание на наличие перегрева или видимых повреждений корпуса регулятора. При обнаружении признаков повреждения или сильного нагрева замените его на исправный аналог. В случае необходимости выполните повторную регулировку, ориентируясь на конкретные параметры для Toyota Corolla 150 и соблюдая последовательность действий.
Эти шаги помогут точно определить состояние потенциометра и регулятора напряжения, а также предотвратить неисправности системы зарядки. Регулярная проверка таких элементов увеличит надежность работы системы и позволит своевременно устранить любые отклонения.
Использование диагностического сканера для считывания ошибок
Подключите диагностический сканер к разъему OBD-II автомобиля, обычно расположенного под приборной панелью слева или справа.
Включите зажигание, чтобы активировать электросистему, не запускате двигатель. Сразу после этого запустите сканер, следуя инструкции производителя устройства.
Выберите меню для считывания ошибок или ошибок ECU. Сканер автоматически отобразит код неисправности, связанный с системой зарядки, например, P0560 или аналогичные.
Обратите внимание на все коды ошибок и их описание. Используйте базу данных сканера или интернет, чтобы понять конкретную проблему, связанную с неисправностью зарядной системы или аккумулятора.
Сохраните полученные коды для дальнейшего анализа или передайте их специалисту. Некоторые сканеры позволяют сделать снимок экрана или экспортировать данные для более детального изучения.
После чтения ошибок отключите сканер и выключите зажигание. Память ошибок может сохраняться, и их чтение поможет определить, какие действия предпринимать дальше для устранения неисправности.
Ремонт и замена компонентов системы зарядки
Проверяйте состояние предохранителей, отвечающих за питание системы зарядки, и заменяйте их при необходимости. Используйте только оригинальные предохранители, чтобы избежать проблем с коротким замыканием или нестабильной работой.
Оцените состояние зарядного кабеля и разъема. Обнаружив изношенные или поврежденные части, замените их на новые, совместимые по характеристикам. Перед установкой убедитесь в чистоте контактов и отсутствии коррозии.
Обратите внимание на генератор и элементы его цепи. При признаках неисправности, например, слабой зарядке аккумулятора или посторонних шумов, проведите диагностику с помощью мультиметра. Замена генератора включает отсоединение минусовой клеммы аккумулятора, снятие крепежных болтов и установку нового узла в обратном порядке.
Проверьте состояние реле регулятора напряжения. При сбоях в работе тестируйте его контакты и, при необходимости, меняйте на исправные. Уточняйте параметры старой детали, чтобы подобрать подходящую замену.
Если обнаружите повреждения в проводке, особенно в местах соединений и переходных соединениях, произведите их ремонт или замените на новые кабели с подходящим сечением. Используйте термоусадочные трубки или соединительные колонки для надежных и долговечных соединений.
При необходимости очистите или замените диоды в схеме зарядки. Обнаружив наличие поврежденных элементов, установите новые диоды согласно техническим характеристикам системы. Это обеспечит стабильную работу цепи и защиту от обратной полярности.
Используйте мультиметр для проверки сопротивления и электроснабжения компонентов. Точное измерение поможет выявить неисправность и сосредоточиться на конкретных деталях, которые требуют замены или ремонта.
Замена ремня генератора
Перед началом замены снимите защитный кожух ремня, открутив фиксирующие болты и аккуратно отодвинув его. Ослабьте натяжитель ремня генератора, повернув его специальным ключом или болтом, чтобы снять натяжение. Выведите ремень с шкива генератора и других сопутствующих колес. Проверьте состояние шкива и натяжителя на наличие износа и повреждений, а затем установите новый ремень, аккуратно протянув его через все шкивы согласно схеме.
Чтобы правильно натянуть ремень, поверните натяжитель до появления достаточного натяжения, зафиксируйте его при помощи фиксатора или болта, после чего зафиксируйте натяжитель в этом положении. Проверьте натяжение, нажав на ремень – он должен иметь небольшой прогиб, примерно 1-2 см. После этого закрепите все крепежные элементы и установите защитный кожух на место.
Запустите двигатель и проверьте работу системы зарядки, внимательно наблюдая за ремнем. Он должен вращаться плавно, без вибраций или рытинов. Убедитесь, что ремень не соскальзывает и не издает шума. В случае необходимости проведите повторную регулировку натяжения ремня до достижения оптимального уровня.
Восстановление или замена регулятора напряжения
Перед началом процедуры проверьте наличие поврежденных компонентов на плате регулятора. Если обнаружите заметные повреждения или следы korrozии, рекомендуется заменить регулятор полностью, а не пытаться его восстанавливать.
Для восстановления аккуратно извлеките регулятор из корпуса, очистите контакты от грязи и окиси с помощью контактного очистителя. После этого выполните тестирование на мультиметре, замеряя выходное напряжение при различных режимах двигателя. Если значение стабильно и соответствует требованиям, можно продолжать использование, при этом рекомендуется повторно прогреть плату для стабилизации работы.
| Шаги восстановления | Действия |
|---|---|
| Очистка контактов | |
| Тестирование сопротивления | |
| Проверка стабилизации напряжения | Подайте питание и измерьте выходное напряжение, убедитесь, что оно остается стабильным при различных нагрузках. |
| Проблемы при тестировании | Если выявлены скачки или нестабильность, замените регулятор. В случае сомнений, установите новый модуль, чтобы исключить риски повреждения элементов системы зарядки. |
Выбор между восстановлением и заменой зависит от степени повреждения. Восстановление подойдет при незначительных загрязнениях или микроскопических трещинах, тогда как полная замена требуется при наличии явных повреждений или неисправных элементов внутри регулятора.
Обследуйте крепежные места при замене и используйте качественные запчасти, чтобы обеспечить долговечность системы. После установки тестируйте работу системы зарядки, обращая внимание на стабильность напряжения и отсутствие ошибок в системе автомобиля.
Обновление прошивки электронных модулей
Для устранения ошибок системы зарядки в Королле 150 важно своевременно обновлять прошивку электронных модулей. Перед началом процедуры подключите автомобиль к стабильному источнику питания, чтобы избежать прерываний процесса обновления.
Загрузите последнюю версию прошивки с официального сайта производителя и убедитесь, что она совместима с вашей моделью Королла 150. Используйте специальное программное обеспечение, рекомендуемое для вашей системы, чтобы исключить возможность несовместимости или повреждения данных.
Перед выполнением обновления рекомендуется отключить все внешние устройства, такие как USB-накопители или дополнительные модули, чтобы избежать мешающих факторов. Также рекомендуется освободить память в электронике, устранив ненужные файлы и временные данные.
Запустите программное обеспечение на компьютере и подключите к нему электронный блок управления (ЭБУ) через диагностический интерфейс, например, OBD-II. В процессе обновления следите за отображением прогресса и не выключайте питание, пока процесс полностью не завершится.
После завершения прошивки дождитесь автоматической перезагрузки модуля или выполните ее вручную, если это предусмотрено инструкциями. Проверьте правильность функционирования системы зарядки и наличие ошибок с помощью диагностического оборудования.
Повторите процедуру, если после обновления остались недочеты или появились новые ошибки. Регулярно отслеживайте уведомления от производителя о новых версиях прошивки, чтобы обеспечить стабильную работу электроники автомобиля.
Проверка соединений и пайки цепей
Начинайте с визуального осмотра всех разъемов и проводов, убедившись, что контакты надежно вставлены и не имеют признаков излома или окисления. Особое внимание уделите места соединений, где проводка подходит к датчикам и электронике системы зарядки.
Используйте мультиметр для проверки сопротивления и целостности цепи. При этом убедитесь, что подключение выполнено правильно, и показания соответствуют штатным параметрам в руководстве по эксплуатации. Осмотрите пайку – окисленные, трещащие или неравномерные швы указывают на необходимость перепайки.
При обнаружении плохой пайки распаяйте старый шов полностью и выполните новую, избегая сидящих обломков припоя и нежелательных соединений. Используйте качественный оловянно-свинцовый паяльник с достаточной мощностью, чтобы обеспечить прочное соединение без перегрева компонентов.
После пайки обязательно закрепите соединения термоусадочной трубкой или изоляционной лентой, чтобы исключить возможность короткого замыкания. Проверьте каждое соединение повторным замером, чтобы убедиться в отсутствии сопротивлений или разрывов цепи.
Завершите тестирование, подключив аккумулятор и электронику, и выполните короткую проверку работы системы зарядки. Если напряжение течет стабильно и без перебоев, цепи готовы к окончательной сборке. В противном случае – повторите диагностику и перепайку соответствующих участков.
Проверка исправности после ремонта и настройка системы
Начинайте с подключения аккумулятора и запуска двигателя. Проверьте, чтобы индикатор зарядки на панели приборов исчез, что свидетельствует о нормальной работе системы.
Подайте нагрузку на аккумулятор, например, включив фары и аудиосистему, и убедитесь, что напряжение остается в диапазоне 13,5–14,5 В. Это подтверждает стабильность работы зарядного устройства.
Осмотрите разъемы и провода на наличие коррозии или повреждений, сразу устраните выявленные неисправности. Проверьте соединения, особенно в области электропроводки системы зарядки.
Используйте мультиметр для измерения напряжения на клеммах аккумулятора при работающем двигателе. Оно должно находиться в пределах установленной нормы и не превышать 14,5 В.
Запустите двигатель, переключитесь на разные режимы работы, и наблюдайте за поведением indicador и зарядной системы. Если возникают колебания или отображаются ошибки – повторно проверьте соединения и настройки.
Настройку системы осуществляйте через компьютер или диагностический сканер, убедившись, что параметры соответствуют нормативам. Обновите прошивку блока управления, если это предусмотрено.
В завершение, проехайте короткий маршрут, внимательно следите за поведением электросистемы. Если загораются индикаторы или возникают ненормальные звуки, повторите диагностику и устраните найденные причины. Только после этого можно считать систему полностью исправной и правильно настроенной.
Тестирование генератора под нагрузкой
Подключите нагрузочный тестер, соответствующий мощности вашего генератора, и включите его на минимальный уровень. Постепенно увеличивайте нагрузку по миллиамперам или ваттам, отслеживая показатели на приборной панели автомобиля.
Обратите внимание на стабильность напряжения: оно должно оставаться в пределах заданных производителем значений, обычно от 13,8 до 14,4 В. При скачках или падениях снимается подозрение на неисправность генератора или регулятора напряжения.
Проведите мониторинг тока на клеммах генератора с помощью мультиметра, фиксируя значения при различных уровнях нагрузки. Резкое снижение или увеличение тока указывает на внутренние повреждения или сбой системы регулировки.
Обратите внимание на встроенные индикаторы или сигнальные лампы на панели приборов: если при увеличении нагрузки загорается индикатор аккумулятора, необходимо проверить исправность системы более подробно.
| Шаг | Действия | Ожидаемый результат |
|---|---|---|
| 1 | Подключите нагрузочный тестер и лабораторный мультиметр | Корректное подключение без коротких замыканий |
| 2 | Увеличивайте нагрузку поэтапно, отслеживая напряжение и ток | Напряжение держится в пределах нормы, ток пропорционален нагрузке |
| 3 | Постепенно доведите нагрузку до максимальной для теста | Генератор работает стабильно без перегрева или сбоев |
| 4 | Запишите показатели при каждом этапе | Дает понимание о допустимых пределах работы и наличии возможных проблем |
Завершая тест, выключите нагрузку и осмотрите генератор на наличие признаков перегрева или повреждений. Полученные данные помогут определить, насколько исправен генератор и требуется ли его ремонт или замена для стабильной работы системы зарядки.
Настройка регулятора напряжения
Для точной настройки регулятора напряжения начните с проверки текущего уровня на мультиметре, подключенном к клеммам аккумулятора.
Заведите двигатель и увеличьте обороты до примерно 2000 об/мин. Это позволит регулятор работать в режиме, приближенном к рабочим условиям.
Затем медленно вращайте регулировочный винт регулятора по часовой или против часовой стрелки, наблюдая за показаниями мультиметра.
Установите напряжение на уровне 13,8 В – 14,2 В, что оптимально для системы зарядки Тойота Королла 150.
После достижения нужного значения зафиксируйте положение винта так, чтобы оно не смещалось при вибрациях или вибрациях двигателя.
Проверьте работу системы при различных оборотах двигателя, чтобы убедиться, что напряжение остается в допустимых пределах.
Завершите настройку, отключив мультиметр и отключив питание, убедившись, что показания стабилизированы и соответствуют рекомендуемым параметрам.
Если напряжение не достигает нужных значений, проверьте правильность подключения регулятора и наличие возможных сопротивлений или повреждений в цепи.
Проверка работы системы при различных режимах двигателя
Запустите двигатель и убедитесь, что он работает в режиме холостого хода, затем плавно увеличьте обороты до 3000 в минуту. Проверьте, стабильно ли поддерживается зарядка аккумулятора в обоих режимах. Обратите внимание на показатели напряжения на клеммах аккумулятора – оно должно оставаться в пределах 13,8–14,5 В.
Переключитесь на режим «под нагрузкой» – например, включите кондиционер или фары. Наблюдайте за поведением индикатора зарядки и напряжением на клеммах. Оно не должно падать ниже 13,8 В, даже при увеличенной нагрузке. Если напряжение опустится ниже этого уровня, рекомендуется проверить ремень генератора, его натяжение и работоспособность диодного моста.
При достижении режима максимальных оборотов двигателя (часто это около 4500–5000 об/мин) также следите за стабилизацией напряжения. В этом диапазоне система должна обеспечить ровное поддержание уровня заряда, без сильных колебаний. Не допускается заметное повышение или снижение напряжения, что может говорить о проблемах с регулятором или генератором.
Проверьте работу системы при включённых электронных потребителях, таких как стеклоочистители или обогрев заднего стекла. Эти элементы увеличивают нагрузку на цепь, и система должна сдерживать стабилизацию напряжения под нагрузкой. Если возникают кратковременные просадки или скачки – запланируйте диагностику генератора и его цепей.
| Режим двигателя | Проверяемые параметры | Рекомендуемое значение |
|---|---|---|
| Холостой ход | Напряжение на клеммах, стабильность работы | 13,8–14,5 В, стабильное |
| Работа под нагрузкой (фары, кондиционер) | Напряжение, стабильность | 13,8 В и выше |
| Максимальные обороты | Напряжение, равномерность | Остается в диапазоне 13,8–14,5 В |
Регулярный контроль работы системы при разных режимах поможет выявить возможные неполадки и скорректировать работу генератора или устранять причины снижения зарядки на ранних этапах. В случае обнаружения отклонений от нормы – сразу приступайте к диагностике и ремонту.
Длительный контроль работы системы в условиях эксплуатации
Регулярно проверяйте состояние кабелей и контактов зарядной системы, избегая их излишнего нагрева и износа. Настраивайте мониторинг напряжения и тока, чтобы своевременно выявлять отклонения от нормы, свидетельствующие о возможных неисправностях. Используйте штатные диагностические приборы для отслеживания показателей системы в динамике и фиксируйте результаты для анализа тенденций.
Обратите внимание на уровень электролита в аккумуляторе и его плотность, чтобы определить необходимость доливки или замены. Периодически очищайте клеммы и соединения, избегая загрязнений и окисления, которые могут снизить эффективность зарядки. Не забывайте о проверке вентиляции аккумулятора, чтобы исключить накопление опасных газов и обеспечить стабильную работу системы.
Часто контролируйте температуру батареи и зарядных компонентов во время эксплуатации, используя термодатчики. Высокие показатели температуры могут сигнализировать о перегреве или неправильной работе системы, что требует немедленного вмешательства. Ведение журналов тестирования помогает своевременно обнаружить изменение характеристик и запланировать профилактический ремонт.
Следите за состоянием программного обеспечения системы контроля, регулярно обновляя прошивки и калибруя датчики. Время от времени проводите тестовые циклы зарядки и разрядки, чтобы проверить работу всех элементов и расширить запас уверенности в исправности системы. Помните, что постоянный контроль позволяет избежать неожиданных поломок и продлевает срок службы оборудования.
