Сетевая розетка RJ‑45 в гараже: выбор места и защита от пыли и влаги
Проводная сеть в гараже может потребоваться для камеры видеонаблюдения, компьютера с диагностическим программным обеспечением, точки доступа Wi-Fi, сетевого регистратора или контроллера ворот. Кабельное подключение обычно стабильнее беспроводного, особенно в помещении с металлическими стенами и оборудованием. Однако обычная офисная розетка быстро загрязняется, если установить ее рядом с воротами, рабочим верстаком или зоной мойки.
Для стационарной точки подключения выбрирается сетевая розетка RJ‑45 подходящей категории и исполнения. В каталоге представлены решения Cat 5e, Cat 6 и Cat 6A, модули Keystone в экранированном и неэкранированном исполнении, а также корпуса для настенного монтажа. При этом сам модуль не всегда обеспечивает необходимую защиту от воды и пыли: в сложных условиях дополнительно требуется герметичный корпус с крышкой и кабельными вводами.
Где разместить точку подключения

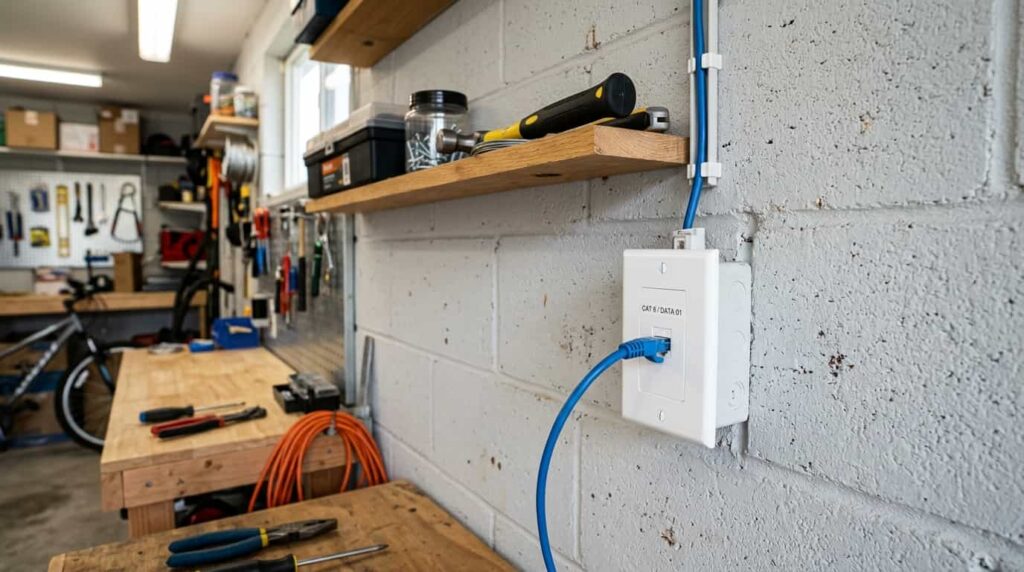

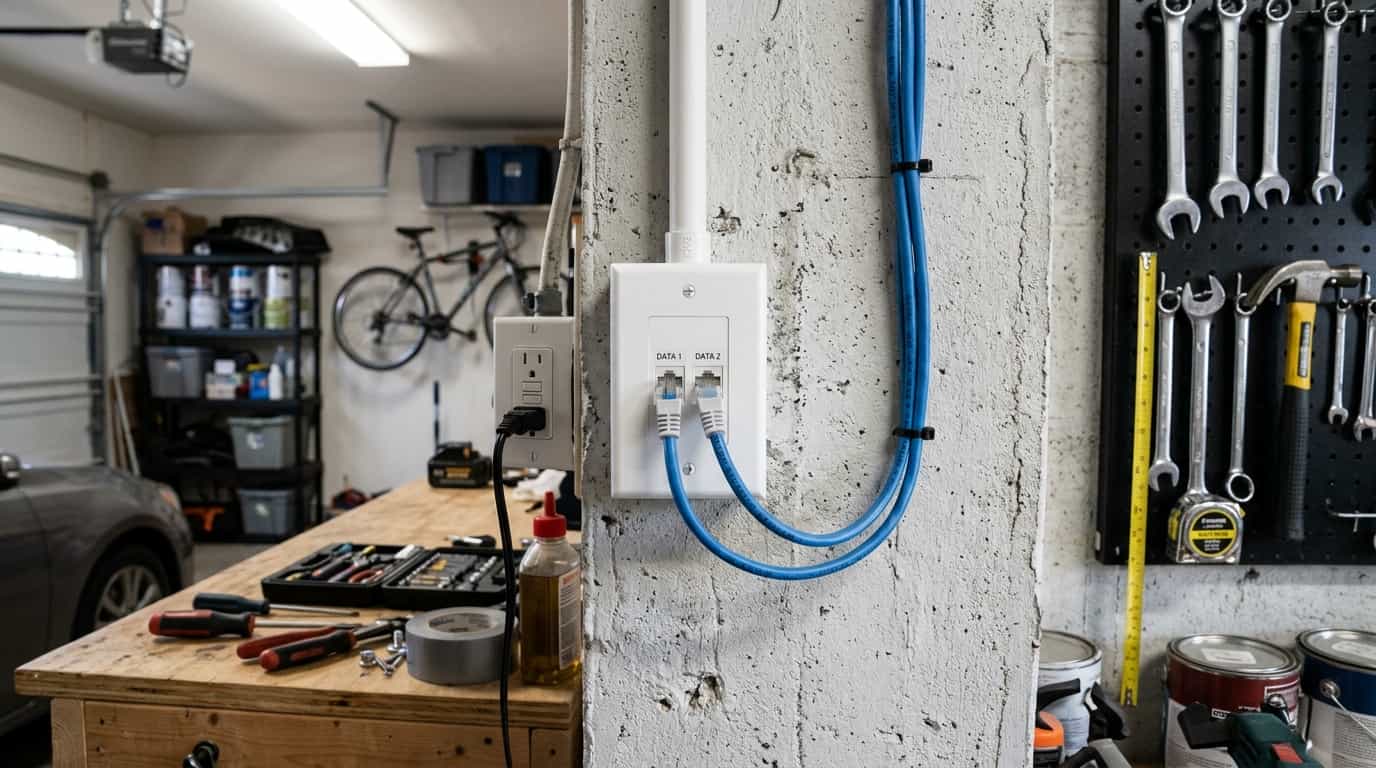

Розетку устанавливают там, где к ней удобно подключать оборудование, но нет риска задеть корпус автомобилем, инструментом или переносимыми деталями. Для диагностического компьютера подходящим местом станет стена возле верстака, а для камеры или точки доступа — участок рядом с потолком. Размещать разъем непосредственно над раковиной, отопительным прибором, компрессором или емкостями с техническими жидкостями не следует.
В неотапливаемом гараже важно учитывать образование конденсата. Холодная наружная стена может покрываться влагой после резкого потепления или въезда прогретой машины. По этой причине точку лучше немного отнести от поверхности с помощью подходящего корпуса и не располагать в нижней части стены, где скапливается влажный воздух и возможно попадание воды при уборке.
При выборе места необходимо проверить:
- расстояние до ворот и участков возможного попадания осадков;
- защиту от ударов кузовными деталями и инструментом;
- удобство подключения без натяжения патч-корда;
- отсутствие горячих труб и источников сильной вибрации;
- маршрут прокладки витой пары до сетевого оборудования;
- возможность установить защищенный корпус или небольшой шкаф.
Категория кабеля и тип модуля
Все компоненты линии должны соответствовать одной категории: кабель более высокого класса не улучшит соединение, если розетка или патч-панель имеет меньшие характеристики. Для камеры, диагностического компьютера и обычного доступа в интернет часто достаточно правильно смонтированной линии Cat 5e. Cat 6 выбирают при создании новой сети с запасом по характеристикам, а Cat 6A имеет смысл для более требовательных соединений и соответствующего оборудования.
Экранированный модуль FTP помогает снизить влияние электромагнитных помех, но только при корректном построении и заземлении всей экранированной линии. Установка одного FTP-разъема вместе с обычным UTP-кабелем преимуществ не дает. Для небольшого гаража без мощного промышленного оборудования нередко проще использовать качественную неэкранированную систему, соблюдая расстояние от силовой проводки.
Надежность сетевой линии определяется не только надписью Cat 6 на розетке. Важны кабель, способ оконцевания, радиус изгиба, маршрут прокладки и качество соединений на обоих концах.
Защита от пыли, воды и повреждений
Если в помещении выполняются шлифовальные, сварочные или покрасочные работы, открытый разъем быстро покрывается пылью. Для такой зоны лучше использовать корпус с откидной крышкой, а неиспользуемый порт закрывать заглушкой. Корпус должен иметь степень защиты, соответствующую условиям установки. Маркировка защиты относится именно к собранному изделию, поэтому самостоятельное сочетание обычной розетки и случайной коробки не гарантирует герметичность.
В местах возможного попадания брызг применяют защищенный наружный корпус и герметичные кабельные вводы. Провод заводят так, чтобы вода не стекала по нему внутрь коробки; перед вводом можно сформировать направленную вниз петлю. Если гараж регулярно моют аппаратом высокого давления, точку подключения разумнее вынести из зоны распыления или разместить в закрытом слаботочном шкафу.
Витую пару прокладывают отдельно от силовых кабелей, особенно линий сварочного аппарата, компрессора и зарядного оборудования. Пересечения желательно выполнять под прямым углом, а при параллельной прокладке сохранять предусмотренное проектом расстояние. Кабель нельзя сильно пережимать стяжками, укладывать с резкими изгибами или оставлять без защиты в месте возможного контакта с колесами.
Монтаж и проверка готовой линии
Жилы витой пары раскладывают по выбранной схеме одинаково на обоих концах. Раскручивание пар оставляют минимальным, а оболочку кабеля заводят внутрь корпуса, чтобы соединение не испытывало натяжения. Keystone-модули позволяют заменить поврежденный элемент без переделки всей розетки, что удобно для гаража и автосервиса.
После монтажа линию проверяют кабельным тестером. Он помогает обнаружить обрыв, перепутанные жилы и неправильную последовательность контактов, но простой прибор не подтверждает соответствие линии заявленной категории. Затем подключают реальное оборудование и проверяют скорость соединения, стабильность передачи данных и работу питания PoE, если оно используется.
Периодически розетку осматривают, очищают снаружи и проверяют состояние крышки и вводов. Влажный разъем нельзя продувать компрессором с масляным конденсатом или обрабатывать случайными жидкостями. Правильно выбранное место, подходящий корпус и аккуратный монтаж позволяют проводной сети стабильно работать даже в гараже с пылью, перепадами температуры и повышенной влажностью.
