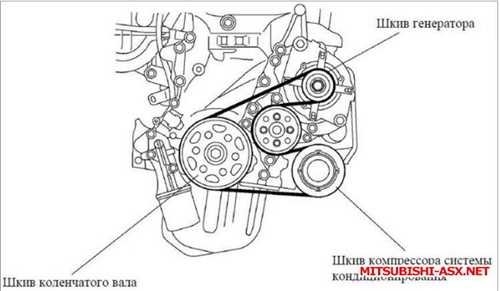

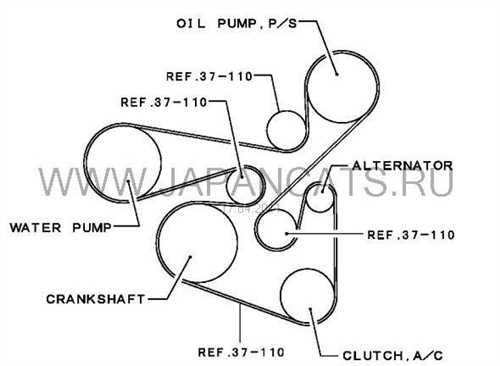

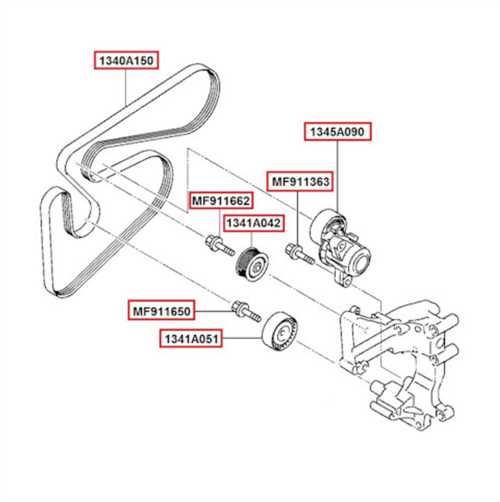

Шема ремня генератора Митсубиси АШ — особенности установки и принцип работы
Ремень генератора в автомобиле Mitsubishi ASX – это неотъемлемая часть системы питания, которая отвечает за генерацию электрической энергии. Он обеспечивает работу электроприборов, заряжает аккумулятор и обеспечивает правильное функционирование двигателя. Поэтому, чтобы избежать проблем с электропитанием и обеспечить стабильную работу автомобиля, необходимо регулярно проверять и поддерживать в хорошем состоянии схему ремня генератора.
Схема ремня генератора состоит из нескольких компонентов, включая сам ремень, натяжитель, ролики и генератор. Ремень генератора передает энергию от коленчатого вала двигателя к генератору, который затем создает электричество, необходимое для питания электроприборов автомобиля. Натяжитель и ролики служат для поддержки и натяжения ремня, чтобы он не соскальзывал и не смялся во время работы двигателя.
Регулярная замена и обслуживание схемы ремня генератора Mitsubishi ASX является важным условием для поддержания надежной и безопасной работы автомобиля. Признаки износа ремня могут включать в себя трескучие или скрипучие звуки, плохое зарядное устройство, проблемы с запуском двигателя и потерю электропитания.
Как работает генератор Mitsubishi ASX
Основными компонентами генератора Mitsubishi ASX являются статор, ротор и выпрямительная система. Ротор представляет собой намагниченную ось, которая вращается, приводя в движение статор. Система выпрямителя преобразует переменный ток статора в постоянный ток, который затем поступает на аккумуляторную батарею и питает все электрические устройства автомобиля.
Генератор Mitsubishi ASX работает по принципу самовозбуждения. На роторе установлены витки, через которые проходит постоянный ток от аккумулятора. Этот постоянный ток создает магнитное поле вокруг ротора, которое в свою очередь индуцирует токи в статоре. Эти токи создают переменное магнитное поле, которое вращает ротор и генерирует электрическую энергию.
Генератор Mitsubishi ASX обладает регулятором напряжения, который контролирует выходное напряжение генератора и поддерживает его на стабильном уровне, чтобы предотвратить повреждение электрических компонентов автомобиля. Регулятор напряжения также отвечает за управление зарядкой аккумулятора, поддерживая его заряженным.
Основные функции генератора:
- Поставка электрической энергии для всех электрических устройств автомобиля, включая фары, стеклоочистители, радио и т. д.
- Зарядка аккумуляторной батареи автомобиля.
- Поддержание стабильного напряжения в электрической системе автомобиля.
Проверка работы генератора:
Для проверки работы генератора Mitsubishi ASX можно воспользоваться мультиметром. Подключите мультиметр к аккумуляторной батарее автомобиля и проверьте напряжение при работающем двигателе. Нормальное напряжение должно быть около 13.8 — 14.5 В. Если напряжение ниже или выше этого диапазона, возможно, небходимо провести техническое обслуживание генератора.
В случае неисправности генератора рекомендуется обратиться к специалистам сервисного центра Mitsubishi для диагностики и ремонта. Работы по ремонту генератора лучше доверить профессионалам, чтобы избежать дополнительных повреждений системы зарядки автомобиля.
| Значение | Величина |
|---|---|
| Минимальное напряжение аккумулятора при запуске двигателя | 12 В |
| Нормальное напряжение аккумулятора в покое | 12.6 В |
| Нормальное напряжение генератора при работающем двигателе | 13.8 — 14.5 В |
Проверка состояния ремня
Для обеспечения надежной работы генератора в автомобиле Mitsubishi ASX необходимо периодически проверять состояние ремня. Ухудшение состояния ремня может привести к его разрыву или слишком большому износу, что может привести к поломке генератора или другим серьезным поломкам.
Шаг 1: Проверка натяжения ремня
Первым шагом при проверке состояния ремня генератора Mitsubishi ASX следует проверить его натяжение. Для этого можно использовать специальный инструмент для измерения натяжения ремня.
Правильное натяжение ремня обеспечивает его надежную работу и предотвращает проскальзывание. Если ремень слишком натянут или слишком свободен, его состояние необходимо скорректировать.
Шаг 2: Визуальная проверка состояния ремня
После проверки натяжения ремня необходимо визуально проверить его состояние на наличие трещин, износа или других повреждений. Частое использование или эксплуатация в тяжелых условиях может привести к износу ремня, что требует его замены.
Трещины или повреждения на ремне генератора свидетельствуют о его неисправности и могут привести к его поломке. В этом случае ремень должен быть немедленно заменен.
Следует также проверить состояние других компонентов системы генератора, таких как натяжитель ремня и направляющие ролики. Если эти компоненты изношены или повреждены, их необходимо заменить вместе с ремнем.
Проверка состояния ремня генератора важна для обеспечения нормальной работы автомобиля Mitsubishi ASX. Регулярная проверка и обслуживание ремня помогут избежать поломок и увеличить срок его службы.
Как определить, нужна ли замена ремня генератора
Один из первых признаков необходимости замены ремня генератора — наличие трещин или изломов на поверхности ремня. При повреждениях ремень может стать менее эффективным в передаче энергии, что может привести к проблемам с зарядкой аккумулятора или работой других систем.
Также следует обратить внимание на внешний вид ремня. Если на нем есть признаки избыточного износа, например, значительные потертости, выступы или глубокие следы, это может говорить о необходимости замены ремня генератора.
Одним из показателей необходимости замены ремня генератора является его натяжение. Если ремень недостаточно натянут или, наоборот, слишком туго натянут, это может привести к повреждению ремня или других элементов системы.
Также следует обратить внимание на звуковые сигналы, которые может выдавать ремень генератора при работе автомобиля. Если вы слышите скрежет или постоянный шум в районе генератора, это может быть признаком износа или повреждения ремня, требующего его замены.
В некоторых случаях ремень может проскальзывать или соскальзывать со своего места. Это может происходить из-за износа ремня, неправильного натяжения или проблем с другими элементами системы, такими как ролики натяжителя. Если вы заметили, что ремень не находится в нужном положении или постоянно соскальзывает, рекомендуется проверить его на предмет износа и возможной замены.
| Признак | Необходимая замена |
|---|---|
| Трещины или изломы на поверхности ремня | Да |
| Признаки избыточного износа (потертости, выступы, глубокие следы) | Да |
| Недостаточное или слишком туго натянутый ремень | Да |
| Скрежет или шум в районе генератора | Да |
| Ремень проскальзывает или соскальзывает | Да |
Если вы обнаружили один или несколько указанных признаков, рекомендуется обратиться к специалисту для проведения детальной диагностики и замены ремня генератора в случае необходимости. Раннее обнаружение и замена изношенного ремня генератора помогут избежать серьезных проблем и дорогостоящих ремонтных работ в будущем.
Подготовка к замене ремня
Перед началом замены ремня генератора Mitsubishi ASX необходимо выполнить ряд подготовительных шагов. Это позволит вам безопасно и эффективно провести замену и предотвратить возможные повреждения автомобиля.
Вот несколько важных шагов, которые следует выполнить перед заменой ремня генератора:
- Отключите аккумулятор: Перед началом любых работ с электрической системой автомобиля отключите отрицательный клеммный зажим аккумулятора. Это позволит избежать короткого замыкания и способствует вашей безопасности.
- Изучите схему ремня генератора: Заранее изучите схему ремня генератора для вашей модели Mitsubishi ASX. Она поможет вам понять последовательность действий при замене и установке нового ремня.
- Подготовьте необходимые инструменты: Убедитесь, что у вас есть все необходимые инструменты и материалы для проведения замены ремня. Обычно для этой операции потребуются: ключи, отвертки, тяги для ремней и, конечно же, новый ремень генератора.
- Проверьте состояние других элементов: Не упустите возможность проверить состояние других элементов, связанных с ремнем генератора, таких как направляющие ролики, натяжитель ремня и сам генератор. Если какие-либо элементы выглядят изношенными или поврежденными, рекомендуется заменить их вместе с ремнем.
| № | Наименование инструмента |
|---|---|
| 1 | Ключ |
| 2 | Отвертка |
| 3 | Тяга для ремней |
Будьте внимательны и точны при выполнении этих шагов. Тщательная подготовка к замене ремня генератора Mitsubishi ASX снизит риск возникновения проблем в процессе работ и гарантирует хороший результат.
Необходимые инструменты и материалы
Для проведения работы по снятию и установке ремня генератора на Mitsubishi ASX потребуются следующие инструменты и материалы:
- Гаечный ключ или рожковый ключ (размер гаечного ключа может отличаться в зависимости от модели автомобиля)
- Рычаг для натяжения ремня (может быть встроенным в натяжитель)
- Шестигранный ключ (размер и тип могут варьироваться)
- Флеш-карта или маркировочная краска для указания направления вращения ремня
- Салфетки или тряпки для протирки поверхностей
- Диагностический сканер (рекомендуется, но не обязателен для данной работы)
Кроме инструментов, вам также понадобятся новый ремень генератора согласно спецификациям производителя автомобиля и специальная смазка для ремней, если она рекомендуется производителем.
Отключение аккумулятора
Отключение аккумулятора в автомобиле Mitsubishi ASX может быть необходимо в случае проведения работ, требующих разборки или отключения электрической системы. Правильное отключение аккумулятора поможет избежать возможных повреждений и неисправностей.
Шаги по отключению аккумулятора:
- Перед началом работ убедитесь, что ключ зажигания выключен и автомобиль припаркован на ровной поверхности.
- Откройте капот автомобиля и пристегните его фиксатор, чтобы обеспечить легкий доступ к аккумулятору.
- Найдите клеммы аккумулятора, обозначенные знаками + и -.
- Снимите клемму + с аккумулятора с помощью ключа или гаечного ключа, предварительно отвернув крепежные винты.
- Аналогичным образом отсоедините клемму — от аккумулятора.
- Завершив работу, установите клеммы на свои места. Сначала подключите клемму -, а затем клемму +.
- Убедитесь, что все крепежные винты достаточно затянуты и клеммы аккумулятора плотно прилегают к своим контактам.
- Закройте капот автомобиля и проверьте работоспособность всех электрических систем.
Отключение аккумулятора является важной процедурой, которая может быть выполнена с помощью схемы ремня генератора Mitsubishi ASX. Всегда следуйте инструкциям производителя и обращайтесь к специалистам при возникновении сложностей.
Правила безопасности
При выполнении работ по замене ремня генератора Mitsubishi ASX важно соблюдать определенные правила безопасности для предотвращения возможных травм или повреждения автомобиля. Вот основные правила, которые следует соблюдать:
1. Работа со снятым аккумулятором. Перед началом работ убедитесь, что автомобиль выключен и отсоедините отрицательный кабель аккумулятора. Это предотвратит возможные короткое замыкание и получение травм от электрического тока.
2. Использование перчаток и защитных очков. При работе с ремнем генератора рекомендуется надеть перчатки для предотвращения возможных порезов или ушибов. Также следует использовать защитные очки для защиты глаз от попадания мелких частиц или брызг жидкостей.
3. Соблюдение предосторожности при пользовании инструментами. Во время замены ремня генератора используйте только подходящие инструменты и следуйте инструкциям производителя. Правильное использование инструментов поможет предотвратить возможное повреждение автомобиля или получение травм.
4. Осторожное извлечение и установка ремня. При извлечении или установке ремня будьте осторожны, чтобы не защемить пальцы или руки. Используйте инструменты и технику, рекомендуемые производителем.
5. Проверка и настройка напряжения генератора. После установки нового ремня генератора необходимо проверить и при необходимости настроить напряжение генератора в соответствии с рекомендациями производителя. Это поможет избежать потенциальных проблем с электросистемой автомобиля.
Соблюдение этих правил безопасности поможет выполнить замену ремня генератора Mitsubishi ASX безопасно и без проблем. При возникновении сомнений или непредвиденных сложностей всегда обращайтесь к профессионалам или консультируйтесь с руководством по эксплуатации автомобиля.
Снятие ремня генератора
Шаг 1: Подготовка
Перед началом снятия ремня генератора необходимо убедиться, что двигатель остыл. Это позволит избежать ожогов и травмирования при работе с горячими элементами. Также полезно прочитать руководство по эксплуатации автомобиля Mitsubishi ASX для ознакомления с особенностями конструкции и расположения генератора.
Шаг 2: Ослабление натяжителя
Для начала необходимо найти натяжитель ремня генератора, который обычно расположен рядом с генератором и имеет характерный винтовой механизм. С помощью специального ключа или отвертки нужно ослабить натяжитель, поворачивая его в направлении снижения натяжения ремня. Если натяжитель не имеет специального отверстия для инструмента, можно применить метод повернуть-нажать – повернуть натяжитель и зафиксировать его, нажав на него. Это позволит ослабить ремень и снять его со шкива генератора.
Шаг 3: Снятие ремня
После ослабления натяжителя ремня генератора можно приступить к его снятию со шкива генератора. Для этого ремень нужно аккуратно сдвинуть в сторону, освободив шкив. При этом необходимо следить за тем, чтобы ремень не поцарапал окружающие поверхности или не повредился сам. Ремень можно снять с шкива с помощью рук или инструмента, например, отвертки.
При снятии ремня генератора необходимо обращать внимание на его состояние: если ремень изношен, треснул или измят, рекомендуется заменить его на новый.
Снять ремень генератора в автомобиле Mitsubishi ASX достаточно просто, но при этом необходимо быть аккуратным и следить за сохранностью самого ремня и окружающих деталей. Процесс снятия ремня можно повторить в обратном порядке для установки нового ремня или дальнейшего обслуживания генератора.
Порядок действий
Для замены ремня генератора на автомобиле Mitsubishi ASX, следуйте следующему порядку действий:
- Убедитесь, что двигатель выключен и автомобиль находится на ровной и безопасной поверхности.
- Откройте капот и найдите генератор.
- Снимите защитный кожух генератора с помощью подходящих инструментов.
- Используя ключ, ослабьте и снимите натяжной ролик ремня генератора.
- Снимите старый ремень генератора, обращая внимание на его маркировку и ориентацию.
- Проверьте поверхность натяжного ролика на наличие повреждений или износа. Если необходимо, замените натяжной ролик.
- Установите новый ремень генератора согласно маркировке и ориентации, следуя инструкции производителя.
- Возьмите ключ и натяните ролик генератора так, чтобы ремень был достаточно натянут, но не перетянут.
- Убедитесь, что ремень генератора находится в правильном положении и надежно установлен на все шкивы.
- Установите защитный кожух генератора и закройте капот автомобиля.
- Запустите двигатель и проверьте работу генератора и ремня. Убедитесь, что ремень натянут правильно и не издаёт неприятных звуков.
После выполнения всех этих шагов, замена ремня генератора на Mitsubishi ASX будет успешно завершена и ваш автомобиль будет готов к эксплуатации.
Установка нового ремня
Шаг 1: Убедитесь, что двигатель выключен и автомобиль находится в нейтральном положении.
Шаг 2: Ослабьте натяжитель ремня с помощью специального инструмента. Вращайте инструмент в направлении, указанном на ремне, чтобы освободить его от натяжения.
Шаг 3: Снимите старый ремень с генератора, помня о последовательности его прохождения через ролики и шкивы.
Шаг 4: Визуально сравните новый ремень с старым, чтобы убедиться в их совпадении по размерам и типу.
Шаг 5: Установите новый ремень на генератор, следуя той же последовательности, что и со старым ремнем. Убедитесь, что ремень плотно прилегает к роликам и шкивам.
Шаг 6: Используя специальный инструмент, натяните ремень до определенной натяжки, согласно рекомендациям производителя.
Шаг 7: Проверьте натяжение ремня, попытавшись сдвинуть его пальцем. Ремень должен быть достаточно туго натянут, но не должен изгибаться.
Шаг 8: Устраните любые излишки ленты, посадив ремень еще плотнее или припустив его, при необходимости.
Приобретение нового ремня генератора Mitsubishi ASX и его установка являются важными процедурами, которые помогут уберечь ваш автомобиль от поломок генератора и других проблем, связанных с неправильной работой ремня.
Выполнение этих шагов с учетом особенностей вашей конкретной модели Mitsubishi ASX обеспечит надежность и долговечность работы генератора, что поможет избежать неприятных ситуаций на дороге.
Правильная техника установки
Установка ремня генератора на автомобиле Mitsubishi ASX требует соблюдения определенной последовательности действий. В этом разделе мы рассмотрим основные шаги правильной установки ремня генератора.
Шаг 1: Отключение аккумулятора
Перед началом работы необходимо отключить аккумулятор, чтобы избежать возможных коротких замыканий и других проблем. Отключите отрицательный клеммный зажим аккумулятора, используя соответствующий ключ.
Шаг 2: Ослабление натяжителя ремня
Найдите натяжитель ремня генератора и используя специальный ключ, ослабьте его, чтобы создать достаточное пространство для установки нового ремня.
Шаг 3: Снятие старого ремня
Следующим шагом является снятие старого ремня генератора. Осмотрите ремень и убедитесь, что нет признаков износа или повреждений. При необходимости замените ремень новым.
Шаг 4: Установка нового ремня
Расположите новый ремень на соответствующих шкивах и зубчатках, следуя схеме установки. Убедитесь, что ремень правильно натянут и не слишком подвижен.
После завершения установки ремня генератора убедитесь, что он находится на своем месте и надежно закреплен. Затяните натяжитель ремня и убедитесь, что он обеспечивает достаточное натяжение.
Теперь вы можете подключить аккумулятор, проверить работоспособность ремня генератора и осуществить тестовую поездку, чтобы убедиться, что все работает правильно.
Следуя этой правильной технике установки, вы обеспечите надежную и безопасную работу ремня генератора на вашем автомобиле Mitsubishi ASX.
Проверка и регулировка натяжения
Проверка натяжения
Для проверки натяжения ремня генератора необходимо следовать следующим шагам:
- Установите автомобиль на ровную поверхность и активируйте стояночный тормоз.
- Очистите ремень и все его компоненты от грязи и масла.
- Поставьте метку на обратной стороне ремня с помощью мела или краски.
- С помощью специального ключа поворачивайте натяжную ролик или вспомогательную роликовую плиту в направлении, указанном в инструкции.
- Установите пальцы на ремне в середине двух роликов и оцените его степень податливости и игру.
- Сравните предварительно установленную метку с положением ремня после проверки. Полярность метки должна оставаться неизменной.
Регулировка натяжения
Если натяжение ремня не соответствует рекомендуемым показателям, то необходимо произвести его регулировку. Основные шаги в процессе регулировки натяжения ремня генератора включают:
- Используя специальный ключ или рычаг, отпустите крепеж или болт натяжной роли или вспомогательной роликовой платы, чтобы обеспечить натяжение ремня.
- Немного поверните натяжную ролик или вспомогательную роликовую плату в направлении, указанном в инструкции, и затяните крепеж или болт.
- Повторите процесс проверки натяжения, чтобы убедиться, что оно корректно настроено.
После проверки и регулировки натяжения ремня генератора рекомендуется проверить его работу и убедиться, что все компоненты работают без проблем и износа.
Как проверить и настроить натяжение ремня генератора
Шаг 1: Проверка натяжения ремня
Для начала, откройте капот и обнаружьте ремень генератора на двигателе. Внимательно осмотрите ремень на наличие трещин, износа или других повреждений. Если ремень выглядит поврежденным, замените его перед продолжением работы.
Затем проверьте натяжение ремня с помощью специального инструмента или простой рулетки. Плотно оберните рулетку вокруг ремня и измерьте его прогиб в центре между двумя шкивами. Он должен составлять примерно 10 мм, если ремень изготовлен из резины. Если ваш автомобиль оснащен ремнем из другого материала, обратитесь к руководству по эксплуатации для уточнения необходимого прогиба.
Примечание: Некоторые автомобили могут иметь автоматическую регулировку натяжения ремня. В этом случае вам не потребуется регулировать натяжение самостоятельно.
Шаг 2: Настройка натяжения ремня
Если вы обнаружили, что ремень слишком распущен или перетянут, вам потребуется настроить его натяжение. Для этого вам понадобится отвертка и специальный регулировочный болт, расположенный на кронштейне генератора.
Используя отвертку, ослабьте фиксирующий болт на регулировочном болте. Затем поворачивайте регулировочный болт в нужном направлении, чтобы увеличить или уменьшить натяжение ремня. Обратите внимание, что даже небольшие изменения в положении регулировочного болта могут значительно влиять на натяжение ремня. Убедитесь, что ремень имеет правильное натяжение и не слишком перетянут.
Когда вы достигнете нужного натяжения, закрепите регулировочный болт, затянув его фиксирующий болт. Проверьте натяжение ремня снова, чтобы убедиться, что оно соответствует рекомендациям производителя.
Важно: Проверьте натяжение ремня после первых нескольких десятков километров езды. Ремень может немного растянуться, поэтому рекомендуется периодически проверять и настраивать его натяжение.
Следуя этим простым шагам, вы сможете проверить и настроить натяжение ремня генератора на Mitsubishi ASX, обеспечивая надежную работу генератора и других систем вашего автомобиля.
