Топливная система Камаз Евро 4 — схема Common Rail, принцип работы и особенности

Камаз Евро 4 — это грузовой автомобиль с современной топливной системой, которая позволяет улучшить производительность и экологические характеристики двигателя. Одной из ключевых составляющих этой системы является коммон рейл.

Коммон рейл — это особая система впрыска топлива, используемая в дизельных двигателях. Она состоит из высококачественного топливного насоса, трубопроводов и форсунок. Основной принцип работы данной системы заключается в том, что топливо из бака поступает в коммон рейл, где оно накапливается под высоким давлением.

Данное высокое давление обеспечивается благодаря насосу высокого давления, который постоянно поддерживает нужное значение давления в коммон рейл. При необходимости, топливо из коммон рейла подается в форсунки, где происходит его распыление и впрыск в цилиндры двигателя.

Система коммон рейл обеспечивает более точный и эффективный впрыск топлива, что приводит к улучшению работы двигателя и снижению выбросов вредных веществ. Благодаря этой системе Камаз Евро 4 стал надежным средством для перевозки грузов как в городских условиях, так и на дальние расстояния.

Топливная система Камаз Евро 4

В транспортных средствах Камаз Евро 4 установлена современная топливная система, которая обеспечивает эффективную и экологически безопасную работу двигателя. Она работает по принципу коммон рейл (Common Rail), который позволяет точно контролировать подачу топлива в каждый цилиндр двигателя.

Основные компоненты топливной системы Камаз Евро 4:

1. Топливный насос

Топливный насос отвечает за подачу топлива из топливного бака к подачному насосу высокого давления. Он может быть механическим или электрическим, в зависимости от типа двигателя Камаз Евро 4.

2. Подачный насос высокого давления

Подачный насос высокого давления отвечает за подачу топлива в коммон рейл (общую рейку). Он создает давление до 1600 бар, что позволяет топливу попадать в цилиндры двигателя под высоким давлением.

Коммон рейл – это трубка, в которой находится топливо под высоким давлением. Она соединена с форсунками каждого цилиндра двигателя. За счет высокого давления и точной контролируемости подачи топлива, достигается более полное сгорание топлива и, как следствие, снижение выбросов вредных веществ в атмосферу.

Регулирование подачи топлива осуществляется электронным блоком управления двигателем (ЭБУ) посредством сигналов, получаемых от датчиков:

• датчика положения коленчатого вала;
• датчика положения распределительного вала;
• датчика давления коллектора;
• датчика положения дроссельной заслонки.

Топливная система Камаз Евро 4 позволяет достичь оптимальной экономичности, надежности и эффективности работы двигателя. Ее использование способствует снижению выбросов вредных веществ и улучшению экологической ситуации в регионах.

Схема и принцип работы коммон рейл

Основными компонентами коммон рейл-системы являются центральный топливный насос, высоконапорные топливные форсунки, жидкостный топливный рамповый клапан и специальная магистраль (рейл), через которую топливо подается к форсункам.

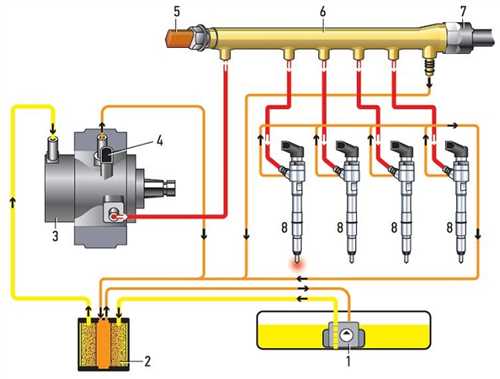

Схема работы коммон рейл-системы основана на следующих принципах:

1. Топливо из топливного бака через фильтр попадает в центральный топливный насос, где происходит его давление до высоких значений (около 180-200 бар).
2. Высоконапорные форсунки установлены в каждом цилиндре двигателя и подключены к топливному рейлу. Форсунки открываются и закрываются электромагнитным клапаном, который управляется электронным блоком управления двигателем.
3. Топливо под высоким давлением поступает в рейл и аккумулируется в нем. Рейл содержит датчик давления, который передает информацию о давлении в системе электронному блоку управления.
4. Компьютер управления постоянно отслеживает параметры работы двигателя, такие как скорость вращения коленчатого вала, температура двигателя, нагрузка на двигатель, давление во впускном и выпускном коллекторах и другие. Это позволяет определить оптимальное время и длительность впрыска топлива.
5. Когда компьютер получает сигнал на впрыск топлива, он обрабатывает его и передает сигнал электромагнитным клапанам форсунок, которые открываются, позволяя топливу попасть в цилиндры двигателя.
6. Топливо впрыскивается с помощью форсунок под высоким давлением (180-200 бар), что позволяет достичь лучшей атомизации и смешивания топлива с воздухом.
7. Основное преимущество коммон рейл-системы заключается в возможности изменения давления впрыска и его времени в зависимости от рабочего режима двигателя. Это позволяет добиться оптимальной работы двигателя, улучшить его экономичность и уменьшить выбросы вредных веществ в выхлопных газах.

В результате схема и принцип работы коммон рейл-системы позволяют обеспечить более эффективное сгорание топлива в цилиндрах двигателя, что приводит к увеличению мощности, снижению расхода топлива и выбросам вредных веществ, а также улучшению динамических характеристик и надежности двигателя.

Структура системы

Топливная система Камаз Евро 4 основана на принципе работы коммон рейл.

Основные компоненты системы:

• Топливный бак — в нем хранится топливо, которое подается на двигатель.
• Топливный насос — отбирает топливо из бака и направляет его в топливный фильтр.
• Топливный фильтр — очищает топливо от механических частиц и предохраняет систему от загрязнения.
• Топливный насос высокого давления — создает необходимое давление для подачи топлива в инжекторы.
• Инжекторы — отвечают за распыление топлива и подачу его в цилиндры двигателя.
• Электронный контроллер — отвечает за управление работой системы и поддержание оптимальной смеси топлива и воздуха.

Вся система работает синхронно и автоматически регулирует подачу топлива в зависимости от требуемой мощности и условий работы двигателя.

Основные компоненты

Топливная система Камаз Евро 4 состоит из следующих основных компонентов:

• Топливный бак — контейнер, в котором хранится топливо;
• Топливный насос — устройство, которое перемещает топливо из бака в систему;
• Фильтр топлива — очищает топливо от загрязнений и примесей;
• Форсунки — устройства для распыления топлива в цилиндрах двигателя;
• Коммон рейл — система, предназначенная для накопления и распределения топлива;
• Датчики — устройства, которые контролируют работу системы и передают информацию в электронный блок управления двигателем.

Эти компоненты совместно обеспечивают надлежащую работу топливной системы Камаз Евро 4 и позволяют двигателю эффективно использовать топливо.

Преимущества системы

Топливная система Камаз Евро 4, оснащенная коммон рейл технологией, имеет несколько преимуществ, которые делают ее более эффективной и удобной для использования:

1. Повышенная экономичность: благодаря точному контролю над впрыском топлива и давлением в системе, коммон рейл позволяет достичь более эффективного сгорания топлива. Это позволяет значительно снизить расход топлива и в конечном итоге экономить деньги.

2. Более низкий уровень выбросов вредных веществ: точный контроль над впрыском топлива позволяет снизить уровень выбросов вредных веществ в выхлопных газах. Это позволяет соблюдать экологические нормы и требования, а также снижает негативное воздействие на окружающую среду.

3. Улучшенная динамическая характеристика двигателя: благодаря более точному и точному контролю над впрыском топлива, коммон рейл технология позволяет значительно улучшить динамические характеристики двигателя. Это в свою очередь обеспечивает более легкое и плавное ускорение, более высокую мощность и лучшую отзывчивость двигателя на изменения нагрузки.

4. Улучшенная долговечность: коммон рейл технология обеспечивает более точное и равномерное распределение топлива между форсунками, что позволяет уменьшить нагрузку на отдельные компоненты системы. Это способствует увеличению срока службы системы и снижению вероятности возникновения неисправностей.

В целом, система топливного обеспечения Камаз Евро 4 со схемой коммон рейл обладает рядом преимуществ, которые делают ее одной из лучших и самых эффективных систем на рынке. Она повышает экономичность эксплуатации, снижает вредные выбросы, улучшает динамические характеристики двигателя и обладает высокой надежностью.

Устройство и принцип работы форсунок

Устройство форсунок включает в себя несколько основных компонентов. Основными элементами являются корпус форсунки, игла форсунки, истечение форсунки и система управления.

Внутри корпуса форсунки находится игла, которая перемещается вверх и вниз, контролируя топливный поток. Игла имеет отверстие на конце, через которое топливо поступает в цилиндр.

Истечение форсунки является полостью, заполненной топливом, и через которую происходит подача топлива в цилиндр. Истечение контролируется иглой форсунки, которая открывается и закрывается в соответствии с командами, получаемыми от системы управления.

Принцип работы форсунок основан на принципе коммон рейл технологии. Топливо из топливного бака поступает в высокодавление насоса топлива, затем попадает в общую трубку – коммон рейл. Далее, под высоким давлением, топливо поступает во все форсунки одновременно.

С помощью системы управления и электронного блока управления двигателя (ЭБУ) регулируется время и количество впрыска топлива в каждый цилиндр. Подача топлива происходит во время рабочего такта двигателя, что обеспечивает его нормальную работу и эффективность.

Роль датчиков в системе

Датчики имеют важную роль в работе топливной системы Камаз Евро 4 с коммон рейл. Они предназначены для контроля и измерения различных параметров работы системы, а также обеспечения ее оптимальной работы.

Один из основных датчиков в системе — датчик давления топлива. Он отвечает за измерение давления в системе коммон рейл. Полученные данные передаются на электронный блок управления двигателем (ЭБУ), который регулирует рабочее давление в системе в зависимости от текущих условий.

В системе также присутствует датчик расхода топлива. Он измеряет количество топлива, проходящего через систему коммон рейл, и передает данные на ЭБУ. Благодаря этому датчику система может корректировать впрыск топлива для оптимальной работы двигателя.

Для контроля температуры топлива в системе используется датчик температуры. Он измеряет температуру топлива, поступающего в систему коммон рейл, и передает данные на ЭБУ. Благодаря этому датчику система может регулировать впрыск топлива и обеспечивать оптимальные условия для сгорания топлива.

Датчики системы также отвечают за контроль и сигнализацию о неполадках. Например, датчик давления топлива может отправить сигнал на дисплей панели приборов, если давление в системе коммон рейл станет ниже заданного значения. Это помогает оператору отслеживать состояние системы и принимать меры по устранению неполадок.

Таким образом, датчики играют важную роль в работе топливной системы Камаз Евро 4 с коммон рейл. Они обеспечивают контроль и измерение различных параметров работы системы, а также обеспечивают ее оптимальную работу и обеспечивают информацию о состоянии системы.

Регулировка системы

Для обеспечения оптимальной работы топливной системы Камаз Евро 4 необходимо правильно настроить ее параметры. Регулировка системы производится специалистами на специализированных станциях технического обслуживания.

В процессе регулировки системы осуществляется настройка давления в системе коммон рейл, а также подбор оптимальных значений для форсунок. Для этого используются специальные диагностические приборы и программное обеспечение.

Регулировка системы Камаз Евро 4 проводится в несколько этапов:

1. Предварительная проверка

Специалисты осматривают топливную систему и проверяют ее на наличие повреждений или неисправностей. Также проводится диагностика с помощью специального программного обеспечения.

2. Настройка давления

Следующим этапом является настройка давления в системе коммон рейл. Специалисты используют датчики и манометры для определения оптимального уровня давления. При необходимости производится замена или регулировка давления в бензонасосе.

3. Подбор оптимальных значений

Последний этап регулировки системы состоит в подборе оптимальных значений для форсунок. Специалисты проводят замеры и настраивают параметры форсунок с помощью специализированного программного обеспечения.

После проведения регулировки системы Камаз Евро 4 рекомендуется провести тестирование автомобиля на исправность и эффективность работы топливной системы.

Настройка	Действие
Настройка давления	Используется специальное оборудование для определения оптимального уровня давления.
Подбор значений	Замеры и настройка параметров форсунок с помощью специализированного программного обеспечения.

Плюсы и минусы топливного фильтра

• Плюсы:
• Предотвращает попадание загрязнений в топливную систему, что позволяет сохранить мотор от поломок и продлить его срок службы.
• Улучшает работу двигателя и повышает его эффективность. Чистое топливо способствует более полному сгоранию и улучшает отдачу двигателя.
• Снижает потерю мощности и экономит топливо. Чем чище топливо, тем эффективнее работает двигатель и меньше потребление топлива.
• Повышает надежность работы топливной системы и уменьшает вероятность возникновения неисправностей, связанных с попаданием посторонних частиц в систему подачи топлива.

• Минусы:
• Топливный фильтр требует регулярной замены и технического обслуживания. Это может вызывать определенные материальные затраты и затруднения в поддержании его в рабочем состоянии.
• Если фильтр не заменять вовремя, он может засориться и стать причиной повреждений других компонентов топливной системы, что приведет к дополнительным расходам на их ремонт.
• Некачественные или подделочные фильтры могут плохо справляться со своей функцией очистки и быть причиной поломки двигателя или других деталей топливной системы.

В целом, топливный фильтр является необходимым элементом топливной системы, который помогает поддерживать двигатель в хорошем состоянии и снижает риски возникновения проблем. Но для его эффективной работы необходимо соблюдать регулярное обслуживание и использовать качественные фильтры от проверенных производителей.

Влияние высоких и низких температур

Высокие и низкие температуры могут оказывать значительное влияние на работу топливной системы Камаз Евро 4, особенно на систему коммон рейл.

При низких температурах может возникнуть проблема с пуском двигателя, так как холодное топливо может плохо испаряться и плохо смешиваться с воздухом. Это может привести к затрудненному запуску двигателя или его полной неработоспособности. Кроме того, при низких температурах может возникнуть образование парафина в топливной системе, что может привести к засорению фильтров и трубопроводов.

При высоких температурах может возникнуть проблема с перегревом топлива. Перегрев топлива может приводить к его окислению и образованию вредных отложений в топливной системе. Кроме того, высокая температура может привести к повышенному давлению в системе и повреждению топливных форсунок.

Предотвращение проблем

Для предотвращения проблем, связанных с высокими и низкими температурами, рекомендуется соблюдать следующие меры:

При низких температурах:

1. Использовать топливо с низкой вязкостью, которое легче испаряется.
2. Предварительно подогревать топливную систему, например, с помощью электрического обогревателя или подачи горячей воды к поддону топливного насоса.
3. Использовать дополнительные декомпрессионные клапаны для снижения давления в системе при запуске двигателя.

При высоких температурах:

1. Использовать высококачественное топливо с низким содержанием смол и примесей.
2. Установить систему охлаждения для топлива или использовать системы кондиционирования воздуха в топливной системе.
3. Регулярно проверять и чистить фильтры и трубопроводы топливной системы.
4. Избегать длительной работы двигателя на пустом ходу, чтобы не допустить перегрева.

Соблюдение этих мер позволит уменьшить риск возникновения проблем, связанных с высокими и низкими температурами, и обеспечить более надежную работу топливной системы Камаз Евро 4.
