Перед началом работы проверьте наличие всех необходимых инструментов и комплектующих. Это существенно сэкономит время и избавит от необходимости искать что-то по ходу дела. Важный момент – правильно определить состояние распредвала, чтобы понять, требуется ли его полная замена или возможна восстановительная обработка.
Обратите внимание на порядок снятия деталей. Перед откручиванием крепежа сделайте отметки, чтобы было проще собрать двигатель без ошибок. Разборка начинается с отсоединения ремня ГРМ и снятия крышки клапанной головки, после чего можно переключиться к самому распредвалу. Приведенные ниже инструкции основаны на типичных схемах двигателя 4216, но многие шаги подходят и для аналогичных моделей.
Подготовка к замене распредвала: необходимые инструменты и особенности
Перед началом работы потребуется набор стандартных и специализированных инструментов: ключи рожковые и торцевые на 10, 13, 17 и 19 мм, головка торцевая на 10 и 17 мм, отвертки плоская и крестовая, а также монтажная лопатка или тонкая отвертка для снятия вентиляционной крышки клапана.
Обязательно подготовьте динамометрический ключ для правильного затягивания крепежных элементов. Для фиксации распредвала потребуется держатель или длинная отвертка, чтобы зафиксировать ось после демонтажа ремня или цепи. Не забудьте о съемнике роликов ремня и пластинчатого шкива, если есть необходимость снимать элементы системы привода.
Особенность процесса – наличие специальных меток и отметок. Проверьте их перед началом, чтобы точно знать расположение распредвала относительно цилиндрового блока. Используйте меловой маркер или тонкий фломастер для нанесения обозначений на поверхности деталей для облегчения повторного монтажа.
Подготовка места работы важна: очистите область вокруг двигателя, уберите лишние предметы и обеспечьте устойчивость автомобиля. Выключите аккумулятор, снимите воздушный фильтр и шланги, чтобы обеспечить свободный доступ к ремню и распредвалу.
Обратите внимание на состояние ремня или цепи – наличие трещин или износа не исключает их замену одновременно с распредвалом для избегания повторных операций в ближайшем будущем. Соберите все детали и инструменты рядом, чтобы исключить задержки и упрощения работы.
Инструменты и запасные части для работы
Для замены распредвала Газель 4216 инжектор потребуется набор гаечных ключей, торцевых головок и трещотки, подходящей по размеру. Обязательно возьмите основные размеры: на 10, 12, 14, 17 и 19 мм, чтобы покрыть все крепежи двигателя.
Шпильки, свечные ключи и отвертки типа «крест» и «шестигранник» помогут демонтировать крышку распредвала и закрепить новые детали без повреждений. Не забудьте запастись монтировками для аккуратного снятия пластмассовых защит и средств для фиксации временного положения распредвала.
Для работы с клапанами и пружинами понадобится специальный съемник для пружин, а также пластиковый молоток для аккуратных ударов по металлическим деталям. Понадобится ремень или цепь для фиксации распредвала, а также метки и маркеры для точной разметки положения элементов перед снятием.
Свои запасы стоит дополнить новыми уплотнительными прокладками, роликами, натяжителями и ремнями ГРМ. Все запчасти подбирайте строго по каталогу для Газели 4216, учитывая тип двигателя и год выпуска автомобиля. Перед началом убедитесь, что в наличии есть переходники и съемники для сложных креплений и роликов ремня.

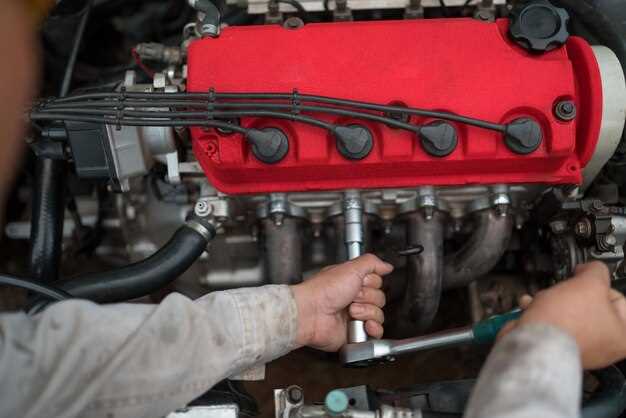

Подготовка автомобиля: снятие верхней части двигателя
Отключите аккумулятор, чтобы избежать короткого замыкания и случайного запуска двигателя. Поднимаете капот и фиксируете его, чтобы он не опустился во время работы.
Осмотрите и отметьте расположение компонентов, таких как крышки двигателя, патрубки и электропроводка, чтобы не запутаться при сборке. снимите воздушный фильтр и систему вентиляции картера, открутив крепежные элементы и аккуратно отложив детали в сторону.
Ослабьте и снимите ремни привода вспомогательных агрегатов, используя гаечные ключи по необходимости. Заглушите клапаны, чтобы не попали сторонние предметы внутрь цилиндров, или закройте их плотной тканью или специальными крышками.
Очистите поверхность верхней части двигателя от грязи и пыли с помощью мягкой кисти и чистой тряпки. Это поможет избежать попадания мусора внутрь двигателя при снятии крышек и защитит рабочие поверхности от лишних загрязнений.
Открутите крепежные болты верхней крышки двигателя согласно инструкции по эксплуатации, аккуратно освободите крышку и отложите ее в сторону. Проверьте состояние прокладок – при необходимости замените их, чтобы обеспечить плотное уплотнение при сборке.
Проверка состояния ремня ГРМ и его натяжения
Перед началом работы осмотрите ремень на наличие трещин, масляных следов, порванных или облупленных участков.
Обратите внимание на ремень: его поверхность должна быть гладкой, без повреждений, и не иметь признаков ослабления или износа.
Проверьте натяжение ремня, держа его руками. Он не должен провисать больше чем на 10 мм при нажатии. Для точного измерения используйте специнструмент – динамический тестер натяжения.
Если ремень легко провисает или натяжение вызывает сомнения, отрегулируйте натяжение или замените ремень, чтобы избежать проскальзываний и повреждений цепи ГРМ.
Следите за состоянием ролика натяжителя – он должен вращаться плавно и без заеданий, без люфтов и излишнего нагрева.
Рекомендуется часто проверять ремень и натяжение после пробега 10 000 км, а если ремень был снят или подвергался сильному натяжению, – проверить сразу после установки.
Обеспечение безопасности при выполнении замены
Перед началом работы отключите аккумулятор, чтобы избежать случайных коротких замыканий или срабатывания электросистемы во время демонтажа распредвала.
Поддерживайте рабочее место в чистоте и порядке. Разложите инструменты и запчасти так, чтобы они не мешали движению и не создавали риск падения или травмы.
Используйте защитные перчатки, очки и спецодежду – это предотвратит повреждения рук, глаз и кожи при работе с острыми инструментами и металлами.
Обеспечьте надежную фиксацию автомобиля. Используйте домкраты и опоры, чтобы машина не могла сдвинуться или упасть во время работы.
Остерегайтесь горячих элементов двигателя, особенно если последний работал недавно. Дайте ему остыть минимум 30 минут, чтобы избежать ожогов.
Следите за правильной установкой и затяжкой крепежных элементов. Используйте свечи и метки для определения положения распредвала, избегая неправильной сборки, которая может привести к серьезным повреждениям.
Постоянно проверяйте наличие утечек масла и других жидкостей и устраняйте их сразу. Работа в спрятанных и труднодоступных участках требует особого внимания к побочным рискам.
Дополнительно проведите упрочнение крепежных элементов, избегая их перекручивания и перерастяжения. Используйте рекомендованный момент затяжки в соответствии с технической документацией.
В конце обязательно протестируйте работу двигателя на холостом ходу, слушая звук и проверяя работу механизмов. Это поможет выявить неправильные установки и предотвратить возможные сбои после завершения работ.
Процесс замены распредвала: пошаговая инструкция и нюансы
Откройте капот и снимите крышку клапанной крышки, аккуратно освободите крепления и снимите ее, чтобы получить доступ к верхней части двигателя.
Зафиксируйте поршни в верхней мертвой точке с помощью специнструмента или отметьте положение шкива коленвала и распредвала для сохранения синхронности при сборке.
Ослабьте и снимите ремень ГРМ, аккуратно осматривая его состояние, чтобы не повредить ролики и натяжитель при демонтаже.
Открутите кронштейн и крепления распредвала. Осторожно извлеките распредвал из блока цилиндров, избегая чрезмерных усилий, чтобы не повредить вкладыши или седла.
Проверьте состояние распредвала, особенно кородных участков и износа кулачков. При необходимости замените вкладыши или осуществите шлифовку детали.
Перед установкой убедитесь, что новые уплотнительные кольца или прокладки соответствуют оригиналу, и нанесите литол или аналогичный состав для герметизации.
Установите новый распредвал, соблюдая метки расположения, и зафиксируйте его вместе с креплениями, чтобы избежать смещения при дальнейшем сборке.
Подсоедините натяжитель ремня ГРМ, натяните ремень согласно рекомендациям производителя, следя за правильностью натяжения и метками.
Поверните коленвал на несколько оборотов вручную, чтобы проверить правильность установки и устранить возможные заедания или нагар куклов. После этого проверьте натяжение ремня и наличие меток.
Завершите сборку, установите крышку клапанной, закрепите все крепежи и проверьте работу двигателя, запустив его на краткое время. Убедитесь в отсутствии посторонних шумов и подтеканий.
Демонтаж старого распредвала: последовательность действий
Перед началом снятия распредвала отключите аккумулятор, чтобы исключить случайные короткие замыкания и повреждение электросистемы.
Подготовьте необходимый инструмент: головки, торцовки, гаечные ключи, отвертки и съемники. Обеспечьте чистое рабочее место, чтобы не потерять мелкие детали и не перепутать порядок сборки.
Осмотрите крышку клапанной крышки и снимите ее, открутив крепежные болты. Откройте доступ к распредвалу.
Отсоедините ремень ГРМ, предварительно отметив его положение относительно шкива распредвала и коленвала – это упростит сборку в будущем. Реализуйте это, мягко сняв ремень с шкива или раскрутив натяжитель.
Снимите шкив распредвала, открутив крепежные винты. Для вращения распредвала используйте специальный ключ или насадку, чтобы удержать его без повреждений.
| Шаг | |
|---|---|
| 1 | Отсоедините рычаги привода клапанов или гидравлические компенсаторы |
| 2 | Открутите крепежные болты распредвала, аккуратно вытягивая его из гнезда |
| 3 | Проверьте на наличие заусенцев или загрязнений посадочное место перед установкой нового распредвала |
Обеспечьте безопасность, придерживаясь аккуратно работу с тяжелым и тонким механизмом. Если распредвал зашел туго или есть сопротивление, используйте деревянные или пластиковые упоры для аккуратного вытягивания.
Контролируйте состояние сальников и роликов – при необходимости замените их, чтобы обеспечить мягкую работу нового распредвала и избежать протечек.
Подготовка и установка нового распредвала
Перед началом работы очистите поверхность блока цилиндров от грязи и масла, чтобы обеспечить плотное прилегание распредвала и предотвратить попадание загрязнений внутрь двигателя.
Проверьте соответствие нового распредвала марке и модели автомобиля, убедитесь, что размеры и лыски совпадают с оригинальной деталью. Используйте штангенциркуль для замеров и сравните с оригинальными характеристиками.
Обратите внимание на храповый механизм и посадочные поверхности распредвала, они должны быть без задиров и повреждений. При необходимости обработайте их мягкой смесью или польским ремнем.
Нанесите тонкий слой первичного масла на поверхность распредвала и опорные ролики. Это защитит сталь от коррозии и обеспечит легкую установку.
Последовательно установите валы в соответствующие сквозные отверстия, аккуратно прокручивая распредвал для проверки свободного вращения. Используйте специальный ключ или оправку, избегайте чрезмерных усилий.
Перед окончательной фиксацией убедитесь, что метки синхронизации совпадают по положениям на новом распредвале и шкиве. При необходимости с помощью штангенциркуля или шлицевой отвертки произведите небольшую коррекцию.
Закрепите распредвал с помощью новых болтов или гайок, следуя рекомендованному усилию, указанному в инструкции. Используйте моментный ключ для точности.
После установки проверьте работу механизма, вращая распредвал вручную. Он должен вращаться плавно, без заеданий и трещин, что свидетельствует о правильной сборке.
Регулировка положения распредвала и проверка меток
Начинайте с установки двигателя в положение Top dead center (ВМТ) по меткам на шкивах распредвала и коленвала. Проверьте, что поршень первого цилиндра находится в верхней мертвой точке, для этого можно использовать специальные метки или проверить стопорное отверстие в шестерне коленвала.
Обратите внимание на метки на шкивах распредвала и блоке двигателя. Они должны совпадать, указывая правильное положение распределительного вала относительно меток на корпусе. Если метки сбиты или не совпадают, необходимо отвернуть гайки и повернуть распредвал, чтобы метки совпали, затем зафиксировать распредвал при помощи фиксатора или специального приспособления.
После фиксации распредвала убедитесь, что метки на шкиве и корпусе совпадают по горизонтальной линии. Проверьте, что метки на шестерне распредвала совмещены с метками на корпусе, а также, что паз на шкиве распредвала совпадает с меткой на корпусе или соответствующей отметкой по инструкции.
Проведение точной регулировки включает проверку зазора между рычагами клапанов и болтами или маятниками, что помогает исключить перекосы. Используйте щупы под зазоры, указанные в руководстве по ремонту, чтобы добиться правильных характеристик.
| Шаг | Действие |
|---|---|
| 1 | Установите двигатель в ВМТ по меткам на коленвале. |
| 2 | Поверните распредвал так, чтобы метки на шкиве совпали с отметками на корпусе. |
| 3 | Проверьте правильность положения поршня первого цилиндра. |
| 4 | Зафиксируйте распредвал в нужном положении с помощью фиксатора или приспособления. |
| 5 | Проверьте зазоры клапанов и настройте при необходимости. |
Сборка двигателя и финальные проверки
Начинайте сборку двигателя с аккуратного установки новых распредвалов и синхронизации их положения. Используйте специальный метки на привалах и шайбах для точного совмещения. После установки фиксируйте распредвалы штатными болтами, затягивая их согласно указаннымmomentами.
Обратите внимание на правильность установки ремня ГРМ. Проверьте натяжение – оно должно быть умеренным, чтобы избежать чрезмерных нагрузок или проскальзывания. Проверьте метки совмещения шкивов и распредвалов, убедитесь, что управление клапанами настроено корректно и отсутствуют зазоры.
Перед финальными проверками выполните очистку всех масляных и воздушных фильтров, а также замените масло в картере. Это обеспечит хорошую смазку и избежание загрязнений после запуска двигателя.
Проведите первичный запуск, включив зажигание без запуска двигателя на несколько секунд. Проверьте наличие протечек масла или охлаждающей жидкости, а также исправность электросистем и датчиков. После отключения зажигания дайте двигателю остыть и выполните окончательную проверку натяжения ремня ГРМ и затяжки болтов распределительного вала.
Заведите двигатель и проверьте его работу на разных режимах, обращая внимание на стабильность оборотов, отсутствия посторонних звуков и ровное горение. Свист ремня или нестабильные обороты указывают на необходимость перепроверки натяжения или установки компонентов.
Определите температуру охлаждающей жидкости и уровень масла, при необходимости дозаправьте и зафиксируйте показатели. Последний этап – контроль за работой датчиков, системы зажигания и подачи топлива, чтобы убедиться в полной исправности агрегата.
