Как правильно распиновать задние фонари додж караван — схема подключения и инструкция для начинающих

Задние фонари являются важными элементами автомобиля Dodge Caravan, обеспечивающими безопасность и видимость на дороге. Распиновка задних фонарей определяет правильное подключение проводов и ламп, что позволяет им работать согласно назначению. Рассмотрим основные элементы распиновки.

Первым элементом распиновки задних фонарей является провод 12V, который обеспечивает питание для работы фонарей. Он подключается к положительной клемме аккумулятора или к другому источнику питания в автомобиле. При подключении этого провода необходимо убедиться в правильном контакте и отсутствии коротких замыканий.

Далее идут провода, отвечающие за различные функции задних фонарей. Например, провод для основного света задних фонарей, который обеспечивает основную видимость автомобиля сзади и работает при включении фар. Также есть провода для света стоп-сигнала, заднего хода и поворотников. Они позволяют автомобилю передавать соответствующие сигналы другим участникам дорожного движения.

Установка задних фонарей

Установка задних фонарей на Dodge Caravan требует следующих шагов:

1. Сначала откройте заднюю дверь и отсоедините кабель аккумуляторной батареи для безопасности.
2. С помощью отвертки или специального инструмента для удаления панелей, удалите пластиковую панель задней двери.
3. Осторожно отсоедините разъемы задних фонарей от проводки, открутив соответствующие винты или скобы.
4. Извлеките старые задние фонари и установите новые на их место, подключив их к проводке автомобиля.
5. Убедитесь, что задние фонари правильно посадились и зафиксированы в положении.
6. Установите пластиковую панель задней двери обратно на место и зафиксируйте ее с помощью винтов или скоб.
7. Подключите кабель аккумуляторной батареи обратно и убедитесь в работоспособности задних фонарей.

При установке новых задних фонарей необходимо убедиться, что они совместимы с Dodge Caravan и соответствуют всем необходимым стандартам безопасности.

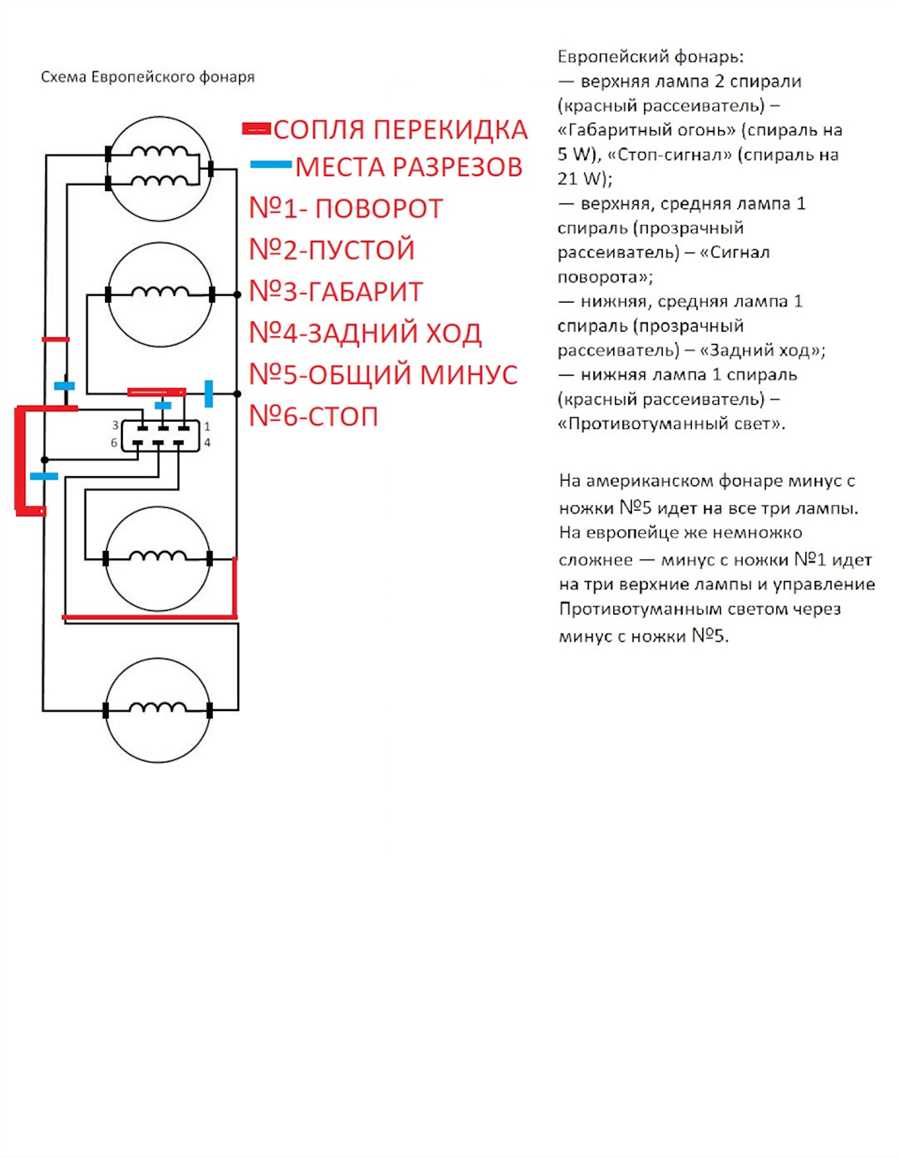

Блок распиновки

Для правильной распиновки задних фонарей вашего Dodge Caravan, необходимо следовать определенной схеме. В блоке распиновки приведены номера контактов и их назначение, что поможет вам верно соединить провода.

Распиновка задних фонарей Dodge Caravan:

1. Контакт №1: Масса (земля).

2. Контакт №2: Поворотный сигнал.

3. Контакт №3: Задний ход.

4. Контакт №4: Стоп-сигнал.

5. Контакт №5: Резерв.

6. Контакт №6: Резерв.

7. Контакт №7: Плюсовая линия.

Важно учесть, что номера контактов могут немного различаться в зависимости от года выпуска и модификации вашего автомобиля. Перед началом работы необходимо ознакомиться с инструкцией и провести проверку с соответствующей документацией. Это позволит избежать ошибок и неправильного подключения проводов, что может привести к неполадкам и повреждениям системы освещения.

При работе с электрическими компонентами всегда соблюдайте меры предосторожности и отключайте аккумулятор перед началом работ. Если вы не уверены в своих навыках или не имеете необходимого оборудования, лучше обратиться к специалисту, чтобы избежать потенциальных проблем и повреждений.

Проверка подключения

После правильной распиновки фонарей Dodge Caravan, необходимо выполнить проверку подключения, чтобы убедиться в том, что все провода правильно соединены и фонари работают корректно.

Для проверки подключения задних фонарей выполните следующие действия:

1. Установите зажигание в положение Включено.
2. Включите передние фонари так, чтобы они светились в темноте.
3. Проверьте, горят ли задние фонари. Если фонари не горят, значит, возможно, есть проблема с подключением.
4. Проверьте провода, соединяющие задние фонари с главной панелью распределения электрической энергии. Убедитесь, что они надежно подключены и нет повреждений.
5. Если все провода в нормальном состоянии, но фонари по-прежнему не горят, возможно, проблема кроется в предохранителях или реле. Проверьте их работоспособность и замените при необходимости.

После выполнения всех вышеперечисленных действий повторите проверку подключения задних фонарей. Если фонари все еще не работают, рекомендуется обратиться к опытному специалисту для диагностики и устранения проблемы.

Схема подключения:

Для корректного подключения задних фонарей Dodge Caravan необходимо следовать следующей схеме:

• Подключите провода задних фонарей к проводам, выходящим из кузова автомобиля.
• Убедитесь, что каждый провод правильно соединен с соответствующим проводом в задней части автомобиля.
• Проверьте, что все соединения надежно зафиксированы и не соприкасаются с другими металлическими поверхностями.
• Подключите заземляющий провод к отрицательному выходу аккумулятора автомобиля.
• Проверьте работоспособность фонарей, включив задний ход, тормозные огни и указатели поворота.

При подключении фонарей следует обращать внимание на цвета проводов и их функции. Рекомендуется использовать схему проводов от производителя автомобиля для обеспечения правильной работы задних фонарей Dodge Caravan.

Расположение проводов

Задние фонари Dodge Caravan имеют несколько проводов, которые соединяются с автомобилем. Знание расположения и цвета проводов поможет при проведении ремонта или замене фонарей.

Основные провода

На задних фонарях Dodge Caravan обычно присутствуют несколько основных проводов:

• Красный провод — отвечает за подачу питания на задний фонарь;
• Белый провод — отвечает за подачу заземления на задний фонарь;
• Зеленый (или синий) провод — отвечает за сигналы поворота и стоп-сигналы;
• Желтый провод — отвечает за задние противотуманные фонари (если они установлены);
• Серый провод — отвечает за задние фонари заднего хода (если они установлены).

Расположение проводов

Провода на задних фонарях обычно соединены с разъемом, расположенным внутри фонаря или поблизости. Чтобы достичь разъема, необходимо снять задний фонарь, обычно с помощью отвертки или специального инструмента.

Расположение проводов может незначительно отличаться между разными моделями и годами выпуска Dodge Caravan, поэтому рекомендуется обратиться к руководству по эксплуатации или обратиться к профессионалам для получения точной информации.

Правила безопасности

При работе с задними фонарями Dodge Caravan необходимо соблюдать определенные правила безопасности, чтобы избежать возможных травм и повреждений.

1. Отключите зажигание

Перед началом работы с задними фонарями, убедитесь, что зажигание автомобиля выключено. Это снизит риск возникновения короткого замыкания или случайного включения фонарей.

2. Используйте защитные средства

Для защиты рук от возможных порезов и ожогов при работе с горячими лампами, рекомендуется использовать защитные перчатки. Также необходимо носить очки или маску, чтобы предотвратить попадание стекла или пыли в глаза.

Выключите фары и фонари, прежде чем заменять лампы. Это снизит риск ожога и повреждения проводки из-за повышенной температуры.

3. Будьте осторожны при удалении фонарей

При удалении задних фонарей соблюдайте осторожность, чтобы не повредить кузов автомобиля. Рекомендуется использовать пластиковые или деревянные инструменты для снятия фонарей, чтобы избежать царапин или трещин.

Важно: При работе с электрическими компонентами автомобиля всегда отключайте провода от аккумулятора или используйте изоляционные материалы для избежания короткого замыкания и возгорания.

Следуя этим простым правилам безопасности, вы сможете безопасно обслуживать задние фонари Dodge Caravan и избежать возможных проблем и травм. Запомните, что безопасность всегда на первом месте!

Необходимые инструменты

Для выполнения распиновки задних фонарей Dodge Caravan вам потребуются следующие инструменты:

1. Отвертка: необходима для снятия крышки фонаря и отсоединения проводов.

2. Плоскогубцы: понадобятся для удаления зажимов и соединения проводов.

3. Диагностический прибор: поможет проверить работу задних фонарей и выявить неисправности.

4. Мультиметр: необходим для измерения напряжения и проверки цепи электрической проводки.

5. Руководство по ремонту: рекомендуется иметь под рукой руководство по ремонту для Dodge Caravan, которое содержит информацию о расположении проводов и соединениях задних фонарей.

С помощью этих инструментов вы сможете безопасно и эффективно выполнить распиновку задних фонарей Dodge Caravan.

Описание проводов

В задних фонарях Dodge Caravan используются различные провода, которые выполняют различные функции. Распиновка проводов может различаться в зависимости от модели автомобиля. Вот основные провода, которые встречаются в задних фонарях:

1. Провод питания. Этот провод подает питание на фонари для освещения задней части автомобиля.
2. Провод габаритного света. Он отвечает за работу габаритных огней, которые помогают другим водителям определить размеры автомобиля.
3. Провод стоп-сигнала. Этот провод включает задние фонари при нажатии на педаль тормоза, сигнализируя о том, что автомобиль замедляется или останавливается.
4. Провод поворотного сигнала. Он отвечает за работу поворотных сигналов, которые позволяют водителю указывать направление поворота.
5. Провод заднего хода. Этот провод активирует задний фонарь, когда водитель переключает автомобиль в режим заднего хода.

Помимо этих проводов, в задних фонарях также могут присутствовать провода для дополнительных функций, таких как задний противотуманный фонарь или задний регистрационный светильник. Расположение и количество проводов могут варьироваться в зависимости от конкретной модели автомобиля.

Подключение проводов

Для правильного подключения проводов в задних фонарях Dodge Caravan рекомендуется обратиться к руководству по эксплуатации автомобиля или провести самостоятельное исследование проводов в соответствии с соответствующими электрическими схемами. Если у вас нет опыта работы с электрическими системами автомобиля, рекомендуется обратиться к специалисту.

Диагностика неисправностей

Неисправности задних фонарей Dodge Caravan могут быть вызваны различными причинами. Для определения и устранения проблемы следует выполнить ряд диагностических шагов.

1. Проверка лампочек

Самый простой способ диагностики — проверка лампочек задних фонарей на наличие повреждений или перегорания. Для этого необходимо снять заднюю крышку фонаря и осмотреть лампочки. При обнаружении поврежденных или перегоревших лампочек их следует заменить.

2. Проверка питания

Если после замены лампочек фонарь все равно не работает, следует проверить наличие питания на задней панели автомобиля. Для этого необходимо отключить фонарь от электрической сети и при помощи мультиметра измерить напряжение на проводах, подключенных к фонарю. Если напряжение отсутствует или неправильное, следует проверить проводку и предохранители.

3. Проверка выключателей и реле

Если проблема не решена после проверки лампочек и питания, следует проверить состояние выключателей и реле, контролирующих задние фонари. Для этого необходимо открыть капот автомобиля и найти соответствующие компоненты. При обнаружении повреждений или неисправностей их следует заменить.

Если после выполнения указанных действий не удалось выявить и устранить неисправность, рекомендуется обратиться к специалистам для профессиональной диагностики и ремонта.

Проблемы с подключением

При подключении задних фонарей в Dodge Caravan могут возникнуть следующие проблемы:

1. Отсутствие света. Если задние фонари не работают совсем, возможно, что причина в обрыве проводки или перегоревших лампочках. Проверьте состояние проводов и замените перегоревшие лампочки.

2. Плохое соединение. Иногда проблема заключается в плохом контакте между фонарями и проводами. Проверьте, сидят ли соединения крепко и нет ли окисления на контактах. Если необходимо, прочистите контакты и установите соединение заново.

3. Обрыв провода. Если только один фонарь не работает, возможно, что провод, идущий к нему, оборван. Проверьте провод на обрыв и, при необходимости, замените его.

4. Повреждение блока управления. Если после проверки проводки и замены лампочек фонари все равно не работают, может потребоваться проверка блока управления задними фонарями. Обратитесь к специалисту Dodge для диагностики и ремонта.

Обратите внимание, что любые работы с электрической системой автомобиля должны проводиться только квалифицированными специалистами или с соблюдением соответствующих инструкций производителя.

Рекомендации по ремонту

При проведении ремонта задних фонарей Dodge Caravan рекомендуется следовать нескольким основным рекомендациям, чтобы обеспечить качественное и безопасное восстановление функциональности фонарей.

1. Подготовка и инструменты

Перед началом ремонта убедитесь, что у вас есть все необходимые инструменты и расходные материалы. Для данного типа ремонта вам понадобятся:

• отвертка с различными насадками;
• пинцет;
• бокорезы;
• термоклей;
• новые лампы или светодиоды;
• электроизолента;
• нитка и игла;
• салфетки для удаления пыли;
• рукавицы для защиты рук.

Убедитесь, что все инструменты и материалы находятся в отличном состоянии и при необходимости замените их на новые.

2. Осторожность и безопасность

При работе с электрическими схемами и лампами всегда соблюдайте осторожность и следуйте советам безопасности:

• Перед началом работы отключите электрическую систему автомобиля и снимите аккумуляторные клеммы.
• Избегайте прикосновения к горячим или острым предметам.
• Не используйте слишком сильное усилие при демонтаже и монтаже фонарей, чтобы не повредить элементы и крепления.
• При замене лампы или светодиода используйте рукавицы для защиты рук от ожогов.

Соблюдение этих мер предосторожности поможет вам избежать травм и повреждений автомобиля в процессе ремонта.

Важно помнить, что при возникновении сомнений или сложностей рекомендуется обратиться к профессиональному автомеханику или сервисному центру для получения квалифицированной помощи.
