Контроль оборотов автомобильных агрегатов: как работает диагностический стенд

Диагностический стенд позволяет проверять автомобильный агрегат в контролируемых условиях, не ограничиваясь обычным визуальным осмотром. На нем можно задавать разные режимы работы, изменять частоту вращения и нагрузку, а затем сравнивать фактические параметры с ожидаемыми значениями. Такой подход используется при проверке коробок передач, редукторов, электродвигателей, отдельных элементов трансмиссии и другого оборудования, работа которого связана с вращением. Одним из основных измеряемых параметров становится количество оборотов вала за определенный промежуток времени.

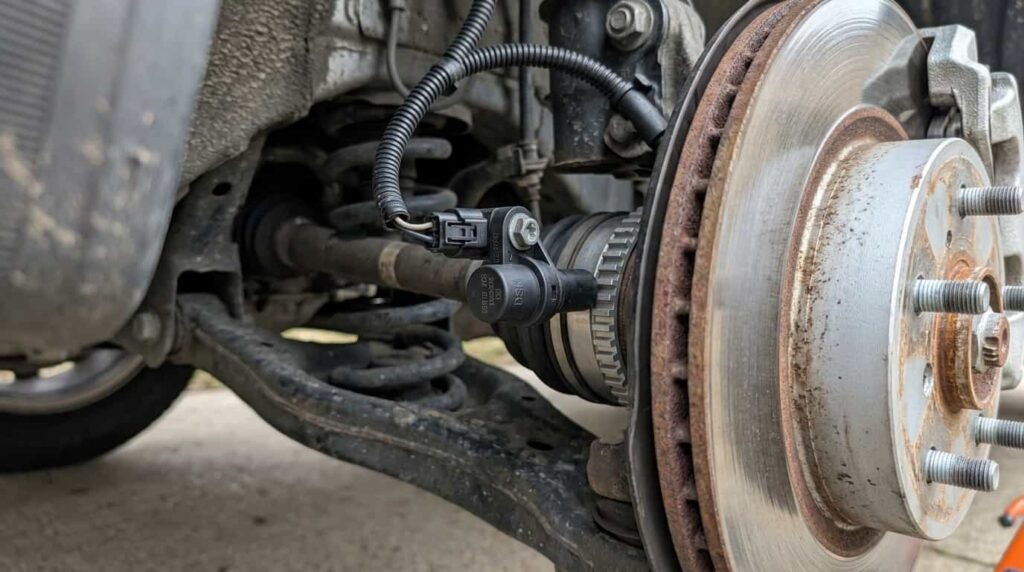

Чтобы система могла получать эти данные непрерывно, возле контролируемого узла устанавливается чувствительный элемент, преобразующий вращение в электрический сигнал. В зависимости от конструкции стенда здесь может применяться ДСМ датчик скорости вращения https://tetatex.ru/datchik-dsm, после которого сигнал поступает на измерительное или управляющее оборудование. В результате оператор видит не субъективную оценку «вал вращается быстрее или медленнее», а конкретное значение, которое можно сопоставить с другими показателями стенда.

Из каких элементов состоит система контроля

Простейшая система измерения оборотов включает датчик, элемент или метку на вращающемся механизме, линию передачи сигнала и устройство его обработки. При вращении вала перед чувствительной зоной датчика периодически проходит контролируемый элемент, из-за чего формируется последовательность импульсов. Чем выше частота вращения, тем чаще система получает такие импульсы.

Далее электронный модуль подсчитывает сигналы за определенный период и переводит их в удобную для оператора величину. Результат может выводиться на цифровой индикатор, панель стенда или экран компьютера. В более сложной системе данные одновременно записываются в журнал, чтобы после испытания специалист мог проанализировать весь цикл работы агрегата.

Измерение оборотов часто является только одним каналом диагностического стенда. Параллельно могут контролироваться температура, давление, вибрация, нагрузка и другие параметры. Именно их совместный анализ позволяет получить более объективное представление о состоянии механизма.

Почему одного значения оборотов недостаточно

Само по себе число оборотов в конкретный момент дает ограниченное количество информации. Гораздо важнее посмотреть, как скорость изменяется во времени: насколько плавно происходит разгон, удерживается ли заданный режим, возникают ли провалы и как механизм реагирует на увеличение нагрузки. Поэтому современные измерительные системы часто регистрируют данные непрерывно.

Например, стенд может сначала работать на небольших оборотах, после чего управляющая система постепенно увеличивает скорость. Исправный агрегат должен проходить предусмотренные режимы предсказуемо. Если на определенном участке появляются резкие колебания или фактическое значение перестает соответствовать заданному, специалист получает основание для более глубокой проверки.

частота вращения контролируемого вала;
стабильность заданных оборотов;
динамика разгона и замедления;
изменение скорости под нагрузкой;
соотношение оборотов нескольких валов;
повторяемость результатов разных циклов;
связь изменения оборотов с температурой, вибрацией и другими параметрами.

Особенно полезно одновременное измерение в нескольких точках. Если стенд проверяет трансмиссионный агрегат, датчики можно использовать для контроля входного и выходного элементов. Сравнивая значения, система получает информацию не только о скорости, но и о фактическом передаточном отношении.

Важна не только точность датчика, но и его установка

Даже качественный измерительный элемент не даст надежных данных при неправильном монтаже. Необходимо учитывать рекомендуемое расстояние до считываемого элемента, положение относительно вращающейся детали и надежность крепления. Вибрация стенда или постепенное смещение крепления могут сделать сигнал нестабильным.

Значение имеет и состояние контролируемой поверхности или метки. Если система рассчитывает обороты по прохождению определенных элементов, они должны уверенно распознаваться во всем диапазоне скоростей. Нестабильный сигнал иногда ошибочно принимают за нестабильность самого механизма, хотя фактической причиной оказывается измерительный тракт.

Поэтому при необычных показаниях проверяют не только диагностируемый агрегат. Специалист оценивает крепление датчика, проводку, разъемы и качество поступающего сигнала. Только после исключения ошибок измерения можно делать вывод о неисправности механической части.

Система контроля оборотов ценна не одним отдельным числом на дисплее, а возможностью наблюдать изменение скорости во времени и сопоставлять его с нагрузкой и другими параметрами испытания.

Как данные поступают оператору стенда

В небольшом оборудовании достаточно цифрового индикатора, показывающего текущую частоту вращения. Для более сложной диагностики удобнее компьютерная система, которая не только выводит значение, но и строит график. Так можно увидеть кратковременное отклонение, которое оператор мог бы пропустить при постоянном наблюдении за цифрами.

Запись результатов особенно полезна при сравнительных испытаниях. Например, агрегат проверяют до ремонта, затем выполняют необходимые работы и повторяют тот же цикл. Сопоставление двух наборов данных помогает объективно оценить изменения и убедиться, что проблема действительно устранена.

Кроме того, программное обеспечение стенда может контролировать допустимые границы. Если обороты выходят за установленный диапазон, система способна сформировать предупреждение или остановить испытание в зависимости от конструкции оборудования. Это повышает удобство работы и уменьшает вероятность продолжения теста в потенциально опасном режиме.

Зачем контролировать обороты после ремонта агрегата

После разборки и сборки коробки передач, редуктора или другого механизма важно убедиться, что он нормально работает не только без нагрузки. Некоторые дефекты проявляются при повышении скорости или изменении режима. Стенд дает возможность проверить агрегат еще до установки на автомобиль и обнаружить проблему без повторного сложного демонтажа.

Испытание обычно проводят последовательно. Сначала механизм работает в относительно щадящем режиме, затем параметры постепенно изменяются. Контроль оборотов позволяет убедиться, что агрегат выполняет заданную программу и не демонстрирует неожиданных провалов или скачков.

В сочетании с температурными и вибрационными датчиками такая система становится значительно информативнее. Например, изменение характера вращения одновременно с ростом вибрации может указывать на необходимость дополнительного исследования определенного режима. При этом окончательная диагностика всегда строится на совокупности признаков, а не на одном измерительном канале.

Автоматизация делает стендовые испытания повторяемыми

Одна из главных задач профессионального диагностического оборудования — возможность неоднократно проводить тест в одинаковых условиях. Если специалист вручную увеличивает обороты и оценивает результат только на слух, сравнивать несколько агрегатов достаточно сложно. Автоматизированная система позволяет задать определенный цикл и воспроизводить его повторно.

Полученные данные можно сохранять вместе с информацией о конкретном агрегате. Со временем у сервисной или производственной компании формируется статистика исправных механизмов, благодаря которой становится проще находить отклонения. Для серийного ремонта одинаковых узлов такая база особенно полезна.

Таким образом, система контроля оборотов на диагностическом стенде объединяет механическую часть, датчики, электронную обработку и программное представление данных. Она превращает вращение в измеряемый параметр, который можно фиксировать на протяжении всего испытания и сопоставлять с другими характеристиками. Благодаря этому проверка автомобильного агрегата становится более объективной, повторяемой и информативной, чем обычная оценка его работы после сборки.
